Conectorii sunt folosiți foarte frecvent și toată lumea este familiarizată cu conectorii. Cu toate acestea, în timpul utilizării conectorului, poate apărea o problemă de eroare a conexiunii. În acest articol, editorul va introduce motivele eșecului conexiunii conectorului. În plus, acest articol va aborda considerațiile pentru testarea conectorilor de la placă la placă.
1. Discuție despre cauza eșecului conexiunii conectorului
În comparație cu conductorul exterior, conductorul interior al conectorului este mai mic ca dimensiune, iar conductorul interior cu rezistență slabă este mai probabil să provoace un contact slab și să conducă la defectarea conectorului.

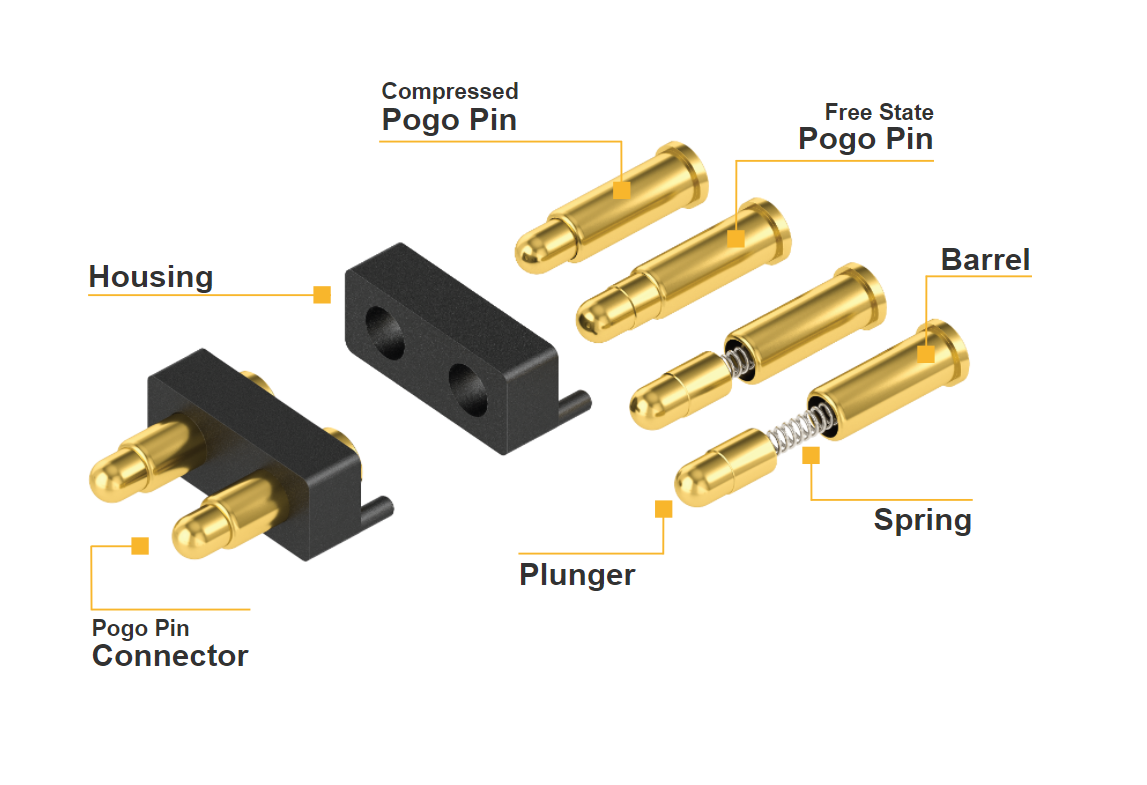

Majoritatea conductoarelor interioare ai conectorului adoptă metode de conectare elastică, cum ar fi conexiunea elastică de tip gheare cu arc, conexiune elastică tip fantă, conexiune elastică tip burduf și așa mai departe. Printre acestea, structura de conectare elastică cu fante a mufei este simplă, costul de procesare este scăzut, asamblarea este mai convenabilă, iar domeniul de aplicare este cel mai extins.
1. Conductorul interior nu este fixat ferm
Pentru nevoile de asamblare, în structura multor conectori coaxiali RF (cum ar fi de tip N, 3,5 mm), conductorul interior este împărțit în două părți la suportul dielectric și apoi conectat cu șuruburi. Cu toate acestea, din cauza diametrului mic al conductorului interior, dacă adezivul nu este aplicat pe conexiunea filetată pentru a o fixa în timpul asamblarii, rezistența conexiunii conductorului interior este foarte slabă, în special pentru unii conectori coaxiali RF mici. Prin urmare, atunci când conectorul este conectat și deconectat de mai multe ori, sub acțiunea pe termen lung a torsiunei și tensiunii, firul conductorului interior se poate slăbi și cădea, ducând la defectarea conexiunii.
Una dintre structurile utilizate în mod obișnuit ale conectorilor coaxiali RF este că conductorul interior, suportul dielectric și conductorul exterior sunt fixate împreună cu adeziv. Dacă cantitatea de adeziv aplicată în această structură nu este suficientă sau rezistența conexiunii a adezivului nu este suficientă în timpul asamblarii, partea lipită se poate rupe din cauza forței în timpul utilizării, ceea ce va face ca conductorul interior să se rotească sau să se miște axial și conductoarele interioare Nu se poate forma un contact electric bun și conexiunea eșuează.
Metodă de îmbunătățire: Când conectorul coaxial este asamblat, o cantitate adecvată de adeziv conductiv sau agent de blocare a filetului poate fi aplicată pe conexiunea filetată pentru a crește fiabilitatea conexiunii filetate. Ar trebui selectați adezivi cu o rezistență de lipire mai mare, iar lipiciul trebuie să umple întreaga gaură lipită la lipire; moletarea la partea lipită a conductorului interior mărește aria de contact dintre conductorul interior și adeziv pentru a preveni rotirea conductorului interior; reglați corect conductorul interior Dimensiunile radiale și toleranțele conductorului, conductorului exterior și suportului dielectric fac ca potrivirea dintre conductorul interior și suportul dielectric, între suportul dielectric și conductorul exterior o potrivire prin interferență și pot face, de asemenea, trei se potrivesc mai ferm.
2. Dimensiunea incorectă a mufei sau a pinului conductorului interior
Dacă diametrul găurii conductorului interior al cricului este mai mic decât dimensiunea specificată atunci când știftul conductorului interior al știftului intră în mufă, cricul va fi supra-expandat, cantitatea de deformare va depăși domeniul său de deformare elastică, plastic se va produce deformare, iar conductorul din mufă va fi deteriorat; Dimpotrivă, dacă diametrul știftului este prea mic, atunci când știftul și mufa sunt potrivite, spațiul dintre știft și peretele mufei este prea mare, cei doi conductori interiori ai conectorului nu pot fi în contact strâns , rezistența de contact devine mare, iar indicatorii de performanță electrică ai conectorului vor fi, de asemenea, slabi.
Metoda de îmbunătățire: Indiferent dacă potrivirea mufului și a știftului este rezonabilă, putem folosi forța de inserție și forța de reținere a știftului standard și a conductorului din muf pentru a măsura. Pentru conectorii de tip N, forța de introducere atunci când diametrul Φ1,6760 plus 0,005 pin de ecartament standard este potrivit cu mufa trebuie să fie mai mică sau egală cu 9N, iar forța de reținere atunci când diametrul Φ1.6000-0.005 pin de ecartament standard și conductorul interior al mufei sunt potrivite Mai mare sau egal cu 0,56N.
Prin urmare, putem folosi forța de inserție și forța de reținere ca standarde de inspecție. Prin ajustarea dimensiunii și toleranței mufei și a știftului, precum și a procesului de tratare a îmbătrânirii conductorului în mufă, forța de introducere și forța de reținere dintre știft și mufă pot fi ajustate. într-un interval adecvat.
