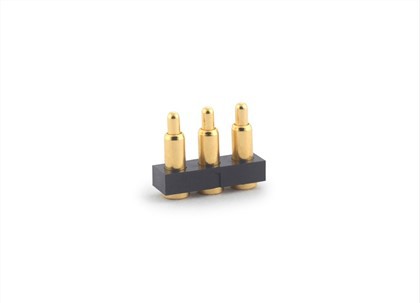

Procesul de proiectare și fabricație POGO PIN
Cum să alegi un PIN POGO potrivit
1. Un PIN POGO bun trebuie să îndeplinească următoarele trei puncte:
①Calitate de încredere
②Performanță stabilă
③ Îndeplinește cerințele.
Livrarea la timp a comenzilor este, de asemenea, foarte importantă. Cel mai bine este să mergeți la producătorul conectorului POGO PIN pentru a investiga. Amploarea fabricii, soluțiile de succes, echipamentele de procesare, capacitatea de producție și capacitatea de cercetare și dezvoltare, toate afectează în mod direct calitatea produsului, capacitatea de livrare și suportul tehnic. Zhongzhengtian are avantaje în schema de proiectare, costul de producție în masă și capacitatea de livrare a mărfurilor în industrie. Bine ați venit prieteni să vină la fabrică pentru comunicare.
POGO PIN urmează trei, trei și patru principii
1,40% dintre probleme provin dintr-un design
Designul capătului din față este nerezonabil, iar capătul din spate este inutil (de exemplu, duza degetarului este mai înaltă decât planul de plastic, distanța dintre ace PIN este neregulată etc.).
2,30% dintre probleme provin din comunicare
În faza incipientă, comunicarea diferitelor cerințe tehnice nu a fost clară, iar utilizarea efectivă a produsului nu a fost clară, ceea ce a fost și unul dintre principalele motive pentru probleme frecvente (de exemplu, degetarul RF este folosit ca degetar al încărcării). caseta, înălțimea reală de lucru nu se potrivește cu desenul, distanța dintre centru nu este confirmată etc.). Înțelegeți cerințele funcționale ale clientului și domeniul de aplicare și puteți recomanda mai rezonabil specificațiile și parametrii Pogo pin;
3,30 la sută din probleme provin din proces
Asamblarea produsului are mai multe proceduri, iar PIN-ul POGO este deteriorat ireversibil din cauza funcționării necorespunzătoare în procesul de fabricație (de exemplu, duza este deteriorată, obiecte străine în țeavă, aruncare SMT etc.).
Introducere de bază a POGO PIN
De ce POGO PIN are o structură teșită: partea inferioară a Pistonului Pinului Pogo este de obicei o structură teșită. Funcția structurii teșite este de a se asigura că Pogo Pin menține acul (Pistonul) în contact cu peretele interior al acului (Tub) atunci când funcționează, astfel încât curentul să treacă în principal. Ac placat cu aur (Piston) și ac (Tube) pentru a asigura stabilitatea și impedanța scăzută a Pogo Pin.
De ce POGO PIN folosește o structură cu cap rotund? Deoarece Pogo Pin este de obicei relativ mic, elasticitatea necesară nu este atât de puternică. Dacă se folosește pe un power bank sau pe un iluminat, elasticitatea este de patru sau cinci sute de grame sau chiar de unul sau două kilograme. Desigur, este mai bine să-l faceți plat. , Capul plat are o zonă mare de contact, iar forța sa este suficientă pentru a rupe stratul de oxid de pe suprafața de contact pentru a-l face pe deplin contact. Majoritatea capetelor rotunde sunt folosite pe căștile Bluetooth TWS și pe ceasurile cu brățări inteligente. Forța elastică maximă nu depășește 150 de grame (forța elastică a degetului cutiei de încărcare este între 20-35gf), iar forța elastică a contactului dintre suprafață și suprafață va fi dispersată, iar cuprul coloana de la capătul căștilor nu va fi spartă. Stratul de oxid nu este suficient, rezultând un contact insuficient și un contact slab. În acest moment, dacă se folosește o structură cu cap rotund pentru a face contact punct la suprafață, forța elastică se adună într-un punct, iar contactul va fi în mod natural mult mai suficient.
Parametru de performanță/parametru de performanță
parametri cheie de performanță
A. Tensiune de lucru: mai puțin de 12 volți DC
B. Curent nominal: 1.0 Amperi/Pin
C. Temperatura de lucru: -40 grade până la 85 de grade .
D. Temperatura de depozitare: 25 de grade plus /-3 grade .
E. Umiditatea mediului de lucru: 10% RH până la 90% RH
F. Durabilitate (durată de viață): 10,000 cicluri.
G. Impedanta de contact: 200 mOhm max. @accident vascular cerebral de lucru
(În timpul cursei de lucru: 200 mOhm/Max)
Proces de fabricație/制造工艺
Metoda de asamblare a produsului
Fluxul procesului de galvanizare
Ce parametri trebuie să fie confirmați în designul front-end
① Confirmați distanța de la placa PCB la suprafața de contact a coloanei de cupru de la capătul căștilor (adică înălțimea de lucru a PIN-ului POGO).
② Confirmați distanța de la placa PCB la suprafața de plastic a cutiei de încărcare (adică înălțimea maximă a tubului acului POGO PIN, tubul acului nu trebuie să depășească această înălțime).
③ Confirmați distanța dintre centrul acului PIN și centrul cercului
(Confirmați dimensiunea pălăriei când înregistrați mai târziu, pentru a preveni interferențele în timpul corecțiilor SMT).
④ Confirmați dimensiunea plăcii PCB și spațiul de sub placă
(Optimizat și îmbunătățit pentru POGO PIN).
PS: Se recomandă ca diametrul plăcii PCB să fie de 1,6 mm, iar degetarul este recomandat să fie transformat într-o structură transversală, astfel încât efectul să fie mai bun și să aibă următoarele avantaje: ① Plasturele este mai ferm; ② Spațiul tubului acului este mărit, acul este pre-presat mai mult, iar contactul este mai suficient.
De ce ar trebui să fie teșită partea inferioară a acului: dacă acesta este plat, curentul va fi condus de arc, care are cerințe ridicate asupra arcului, iar arcul este atât de subțire încât este ușor de ars.
