Cum să proiectați antena pentru căști TWS?
Ca parte importantă a modulului Bluetooth, antena Bluetooth pentru căști TWS joacă, de asemenea, un rol important în căștile TWS. Designul antenei Bluetooth și adecvarea acesteia cu căștile ajută la îmbunătățirea calității transmisiei comunicației Bluetooth, îmbunătățind astfel experiența reală a utilizatorului.
Printre căștile TWS actuale, antenele Bluetooth utilizate pe scară largă sunt în principal împărțite în patru tipuri, și anume antene PCB la bord, antene FPC, antene ceramice și antene LDS. De această dată, I Love Audio Network va împărtăși rolul, tipurile și alegerile de design ale antenei Bluetooth pentru căști TWS din trei aspecte: importanța antenei în setul cu cască TWS, introducerea antenei Bluetooth pentru căști TWS și cum să alegeți designul căștilor TWS.
1. Importanța antenei pentru căști TWS
De la radiouri de modă veche la difuzoare inteligente actuale, de la „frații mai mari” la smartphone-uri, de la căștile tradiționale Bluetooth la căștile fără fir adevărate TWS. În dezvoltarea tehnologiei electronice de larg consum, antena este un firmware important. Odată cu nașterea conceptului de Internet of Everything, rolul antenei este și mai important pentru ca casele inteligente, vehiculele inteligente și dispozitivele inteligente portabile să fie conectate între ele și controlate de o singură mașină.

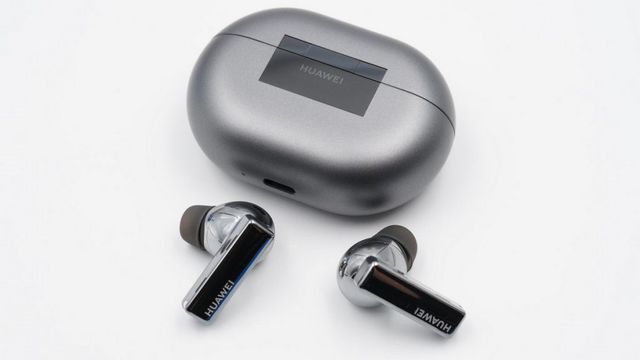

Căștile TWS sunt căști True Wireless Stereo. Metoda principală de utilizare este conectarea cu dispozitive mobile, cum ar fi telefoanele mobile și computerele, prin frecvența radio Bluetooth și apoi transmiterea informațiilor audio către căști, apoi decodarea și eliberarea acestora la capătul căștilor.
În acest proces, antena Bluetooth trebuie să acționeze ca un „turn” pentru a comunica între cele două părți și a îndeplini sarcinile de trimitere și recepție. Prin urmare, în căștile TWS, cipul Bluetooth și antena Bluetooth se completează reciproc, astfel încât să realizeze redarea muzicii transmise fără fir și să evite cătușele firelor.
2. Introducerea antenei Bluetooth pentru căști TWS

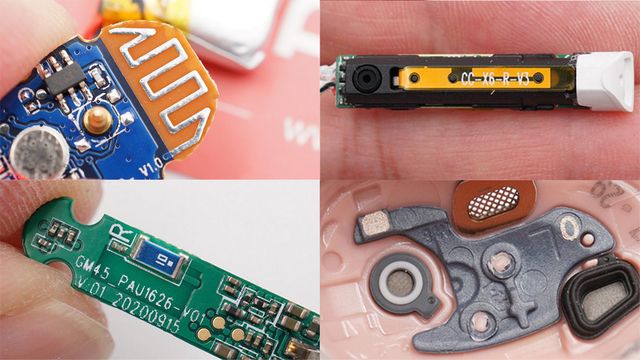

Fiind un firmware important al căștilor TWS, dezvoltarea actuală a antenei Bluetooth este relativ matură. Există în principal patru tipuri de antenă PCB la bord, FPC, ceramică și LDS. Luați în considerare aspectul produsului pentru căști TWS, cerințele benzii de frecvență și costul pentru a alege cel mai potrivit tip de antenă.

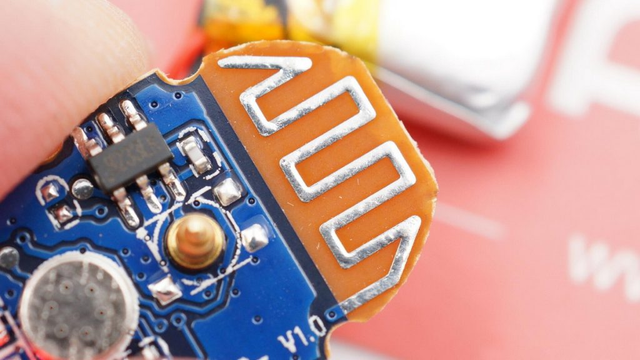

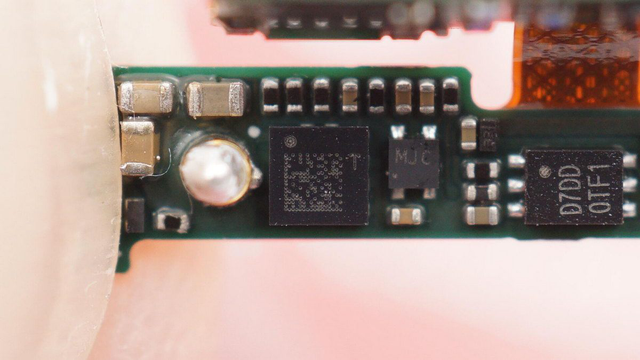

Antenă PCB de bord
După cum sugerează și numele, antena PCB de la bord este un tip de antenă care este desenată direct pe placa PCB. Este utilizat pe scară largă în plăcile de circuite cu module cu o singură frecvență, cum ar fi modulele Bluetooth, modulele WIFI și modulele ZIGBEE. În căștile TWS, din cauza limitării volumului, aplicarea antenei Bluetooth de la bord este relativ rară.
Antenele PCB la bord pot fi proiectate și implementate de furnizorii de plăci PCB, care sunt echivalente cu partea de circuit a plăcii.
Avantaje: Antena PCB de bord nu are nevoie de depanare multiplă și poate fi desenată direct pe PCB fără costuri.
Dezavantaje: Suprafața necesară este mare, directivitatea este relativ unică, potrivită doar pentru o singură bandă de frecvență, consistența diferitelor loturi de antene este relativ slabă, iar capacitatea anti-interferență este slabă.

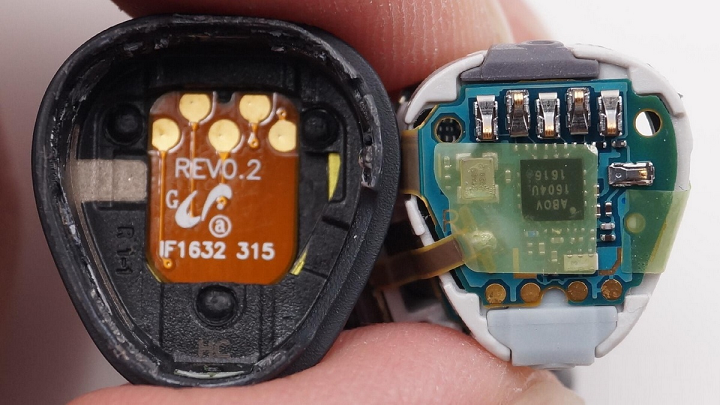

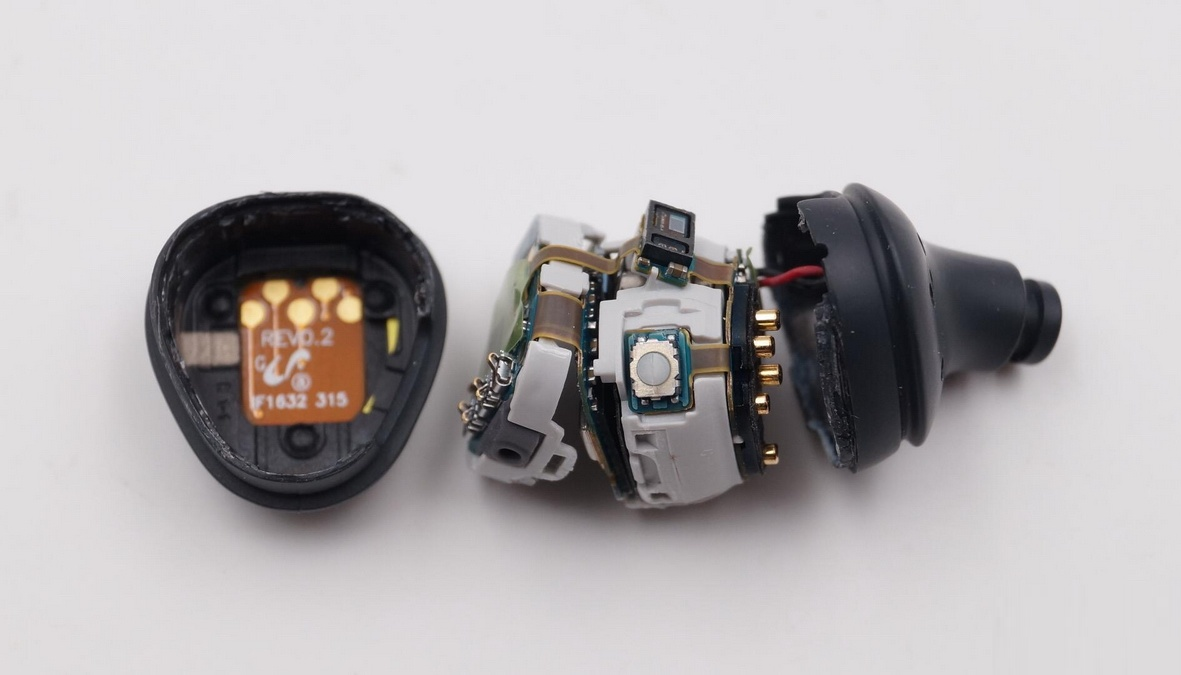

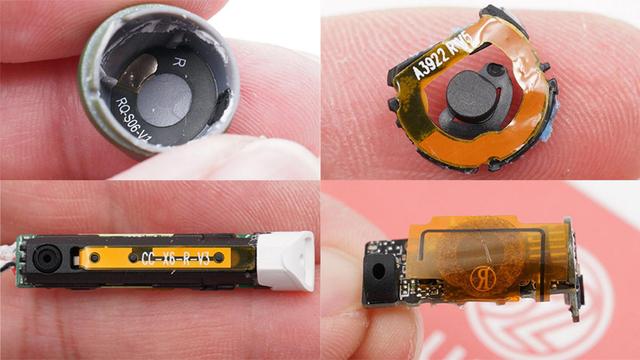

Antena FPC
Antena FPC a evoluat din antena PCB de la bord. Din cauza limitării volumului căștilor TWS, spațiul de pe placa de bază internă nu poate găzdui antena. Antena FPC este echivalentă cu scoaterea circuitului antenei din PCB și utilizarea altor metale externe pentru a face antena o componentă separată. Pentru ca acesta să fie mai bine plasat în spațiul intern al căștilor TWS.
Antena FPC poate fi realizată de către fabrica de plăci PCB din placa moale și material flexibil.
Avantaje: Aplicabil la majoritatea produselor electronice mici, benzile de frecvență care pot fi realizate sunt de asemenea bogate, performanța este mai bună, iar costul este mai mic.
Dezavantaje: Fiecare produs trebuie depanat individual și corectat manual.

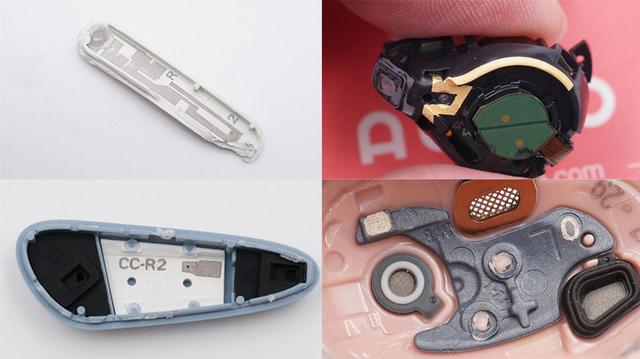

Antena LDS
Antena LDS este o nouă actualizare a antenei FPC. Deși antena FPC a reușit să folosească spațiul intern al căștilor într-o mare măsură, are nevoie totuși de un plan plat pentru a-l atașa.
Antena LDS folosește tehnologia de turnare directă cu laser, care folosește tehnologia laser pentru a forma direct modele de antene metalice pe suporturi, plăci de acoperire etc., care pot fi imprimate cu laser pe suprafețe neregulate din interiorul căștilor, utilizând în continuare spațiul intern al căștilor.
Producătorii de antene LDS pentru procesarea cu laser, tehnologia laser și tehnologia de galvanizare o pot sprijini.
Avantaje: Toate direcțiile pot fi susținute și au o acceptabilitate puternică.
Dezavantaje: costul este mai scump și există cerințe speciale pentru materialul suprafeței exterioare a produsului.

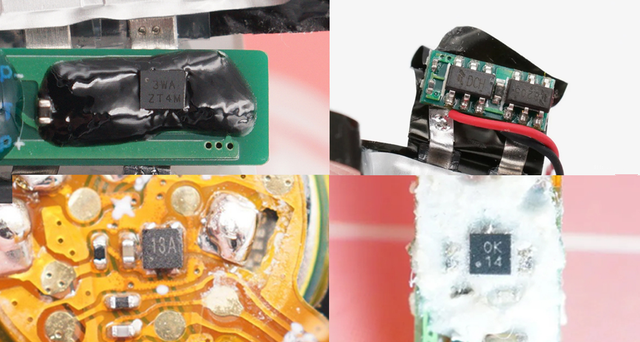

Antena ceramica
Antena ceramică este un alt produs de antenă care este utilizat pe scară largă în dispozitivele cu module Bluetooth. Este numit după folosirea cochiliilor ceramice. Este împărțit în principal în două tipuri: antenă ceramică bloc și antenă ceramică multistrat.
Antena ceramică în vrac trebuie să imprime partea metalică a antenei pe suprafața rapidă ceramică, iar antena ceramică cu mai multe straturi poate fi imprimată pe fiecare strat dielectric ceramic conform cerințelor de proiectare, reducând astfel dimensiunea antenei.
Avantaje: Dimensiune mică, aplicare ușoară, cost redus, performanță bună și ocupă doar un spațiu mic.
Dezavantaje: Cerințele pentru zona liberă sunt relativ mari, direcționalitatea este relativ unică și există cerințe pentru poziția de plasare.

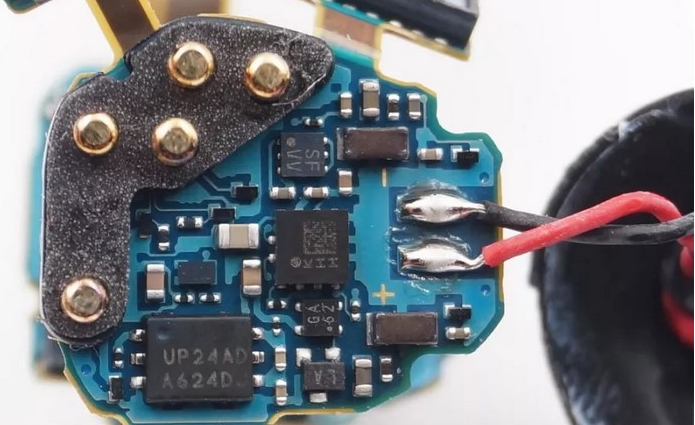

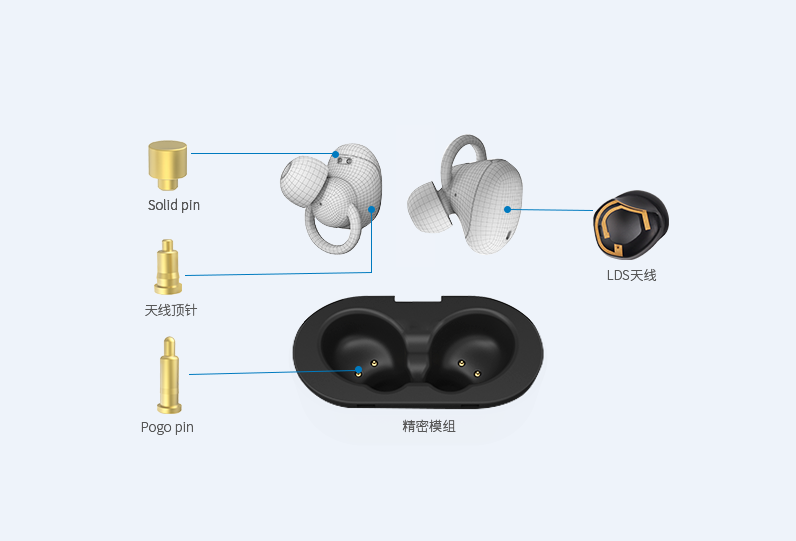

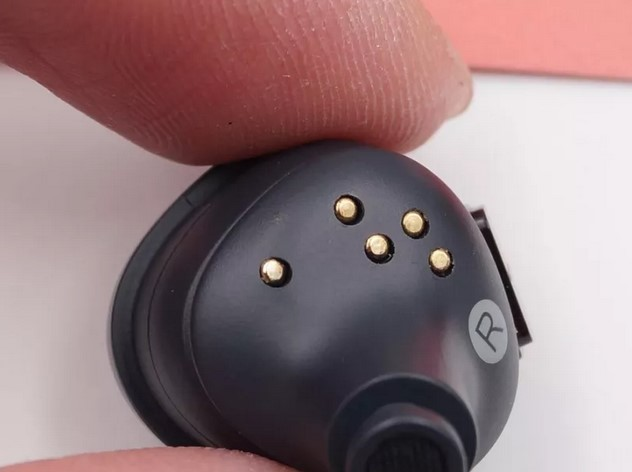

Antenă Pogo Pin
Cum să alegi antena potrivită
Teoretic vorbind, din punct de vedere al costului, antenele PCB și FPC costă mai puțin, antenele ceramice sunt moderate, iar antenele LDS sunt mai scumpe; iar în ceea ce privește utilizarea spațiului, antenele LDS sunt cele mai flexibile și pot folosi pe deplin spațiul intern al căștilor.
În ceea ce privește performanța, capacitățile de trimitere și recepție ale antenelor externe sunt în general mai bune decât cele ale antenelor încorporate. Căștile TWS sunt proiectate cu antene încorporate din cauza constrângerilor de volum și a cerințelor de portabilitate. Performanța este relativ similară și este necesar să se ia în considerare în mod cuprinzător o varietate de factori pentru a selecta o antenă potrivită.
Designul antenei Bluetooth a căștilor TWS afectează calitatea transmisiei comunicației Bluetooth, care, la rândul său, afectează experiența reală a utilizatorului. Selectarea unei antene Bluetooth este afectată de mulți factori, cum ar fi performanța, banda de frecvență, costul și spațiul de utilizare. Doar luând în considerare condițiile specifice ale produsului și scenariile de utilizare și alegerea unei antene potrivite, se poate exercita performanța maximă a produsului.
Rezuma
Experiența reală de utilizare a căștilor TWS necesită suprapunerea mai multor factori pentru a prezenta un efect perfect. Ca componentă principală a antenei Bluetooth pentru căști TWS, aceasta acționează ca o punte de comunicare între căștile TWS și dispozitivele mobile și oferă garanții pentru stabilitatea conexiunii Bluetooth a căștii TWS și calitatea transmisiei calității sunetului.
În prezent, principalele produse de antenă Bluetooth utilizate în căștile TWS de pe piață includ în principal antene PCB la bord, antene FPC, antene ceramice și antene LDS. Fiecare dintre cele patru produse are avantaje și dezavantaje și trebuie luat în considerare în ceea ce privește performanța, banda de frecvență, costul, spațiul de utilizare etc., pentru a alege cel mai potrivit produs de antenă și pentru a îmbunătăți performanța și competitivitatea produsului.
Popularitatea căștilor TWS a determinat rapid modernizarea lanțurilor industriale conexe. Progresele în modulele Bluetooth, tehnologia Bluetooth, antene și tehnologiile conexe asigură stabilitatea conexiunii, calitatea sunetului și alte aspecte ale performanței. Căștile actuale TWS au suferit rareori deconectare în stadiul incipient de dezvoltare, iar calitatea sunetului a fost deteriorată, iar problemele intermitente de redare au început să apară la o distanță de trei sau cinci metri, ceea ce a îmbunătățit efectiv experiența reală a utilizatorului.
