Cum se instalează pinii pogo?
Analiza problemei placarii cu aur anormale a pinilor pogo din conectorii POGO PIN
Pinii conectorului POGO PIN pinii pogo sunt de obicei din alamă, care este un metal foarte activ. Când este expus la aer, acesta reacționează cu oxigenul din aer și suprafața se oxidează.
Prin urmare, știfturile pogo POGO PIN trebuie să fie placate la suprafață, mai frecvent placate cu aur, nichelat, zincat, placat cu argint etc. Astăzi vom discuta câteva dintre problemele pe care le vor întâmpina pinii pogo POGO PIN în timpul aurului. procesul de placare.
Procesul de placare cu aur joacă un rol important în acoperirea POGOPIN pogo pin. În prezent, placarea cu aur este încă efectuată în găurile unui număr mare de componente pinhole prin placare cu butoi și placare cu vibrații, cu excepția unor știfturi de material pogo care sunt placate selectiv cu aur. . În ultimii ani, dimensiunea conectorului a devenit din ce în ce mai miniaturizată, iar calitatea placajului cu aur în orificiul porțiunii pinhole a devenit mai proeminentă. Cerințele de calitate ale utilizatorilor pentru stratul de aur sunt, de asemenea, din ce în ce mai mari, iar unii utilizatori au, de asemenea, o calitate din ce în ce mai mare a aspectului stratului de aur. Chiar și la niveluri foarte critice, aceste probleme comune de calitate pot îmbunătăți întotdeauna calitatea placajului cu aur a conectorului pentru a asigura calitatea placajului cu aur a conectorului. Motivele acestor probleme de calitate sunt discutate unul câte unul.
1. Culoarea stratului placat cu aur al pinului pogo este anormală. Culoarea stratului placat cu aur al știftului arc nu este în concordanță cu culoarea stratului de aur obișnuit, sau stratul de aur al diferitelor părți ale aceluiași produs auxiliar are o culoare diferită. Aceasta este una dintre cele mai frecvente probleme cu placarea galvanică.
2. Influența impurităților în materie primă placată cu aur pogo pin
Când impuritățile introduse în soluția de placare depășesc toleranța soluției de placare cu aur, culoarea și luminozitatea stratului de aur vor fi afectate rapid. Dacă este afectat de impurități organice, stratul de aur va părea plictisitor. Filmul este foarte întunecat și poziția părului nu este fixă. Dacă impuritățile metalice interferează, domeniul efectiv al densității curentului se va restrânge. Testul celulei Hall arată că densitatea de curent a piesei de testare nu este strălucitoare la capătul inferior sau placa la capătul superior și nu este placată la capătul inferior. Reflectând faptul că placarea galvanică este roșie sau chiar înnegrită, schimbarea culorii în gaură este mai evidentă.
3. Densitatea de curent placată cu aur a pinului pogo este prea mare.
Deoarece suprafața totală a părții placate este calculată incorect, valoarea este mai mare decât suprafața reală, astfel încât cantitatea de curent de placare cu aur este prea mare, sau atunci când este utilizată placarea cu aur, amplitudinea placare cu aur este prea mică pentru a se cristaliza. toate sau o parte din placarea cu aur în canelura, și vizual Uita-te la aur. Acest strat este roșu.
Metoda de instalare a pinului pogo este:

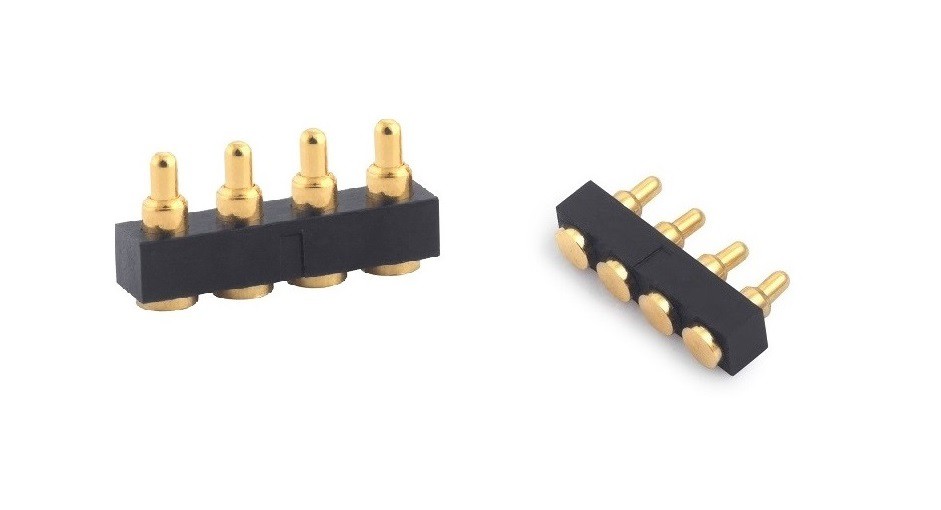

1. Montare la suprafață
Pinul pogo este de obicei instalat stabil, iar partea inferioară a tubului acului are un design cu fund plat, astfel încât să putem folosi un pachet vertical sau orizontal, ceea ce face mai ușoară lipirea cu PCB. De asemenea, unele ace au știfturi de localizare la capăt, astfel încât nu există decalaj și va funcționa mai bine.

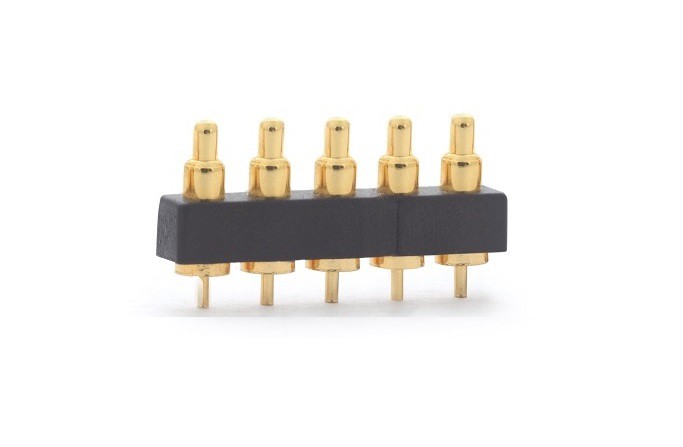

2. Metoda de instalare a cozii de lipit drepte
Pachet obișnuit cu plug-in pentru o lipire ușoară. În plus, folosim adesea pachete de plug-in-tail-end, care oferă, de asemenea, producătorilor de pini pogo mai multe opțiuni în ceea ce privește utilizarea spațiului.
3. Instalare plutitoare
Adoptă în principal un design cu dublă acțiune cu cap dublu, care este mai potrivit pentru conectarea fără presiune de sudare, permițând inginerilor să aibă mai multă flexibilitate în spațiu atunci când realizează conexiuni bidirecționale de la bord la bord.
Există multe alte metode de instalare pentru pinii pogo POGO PIN. De asemenea, trebuie să alegem în funcție de situația noastră actuală.
