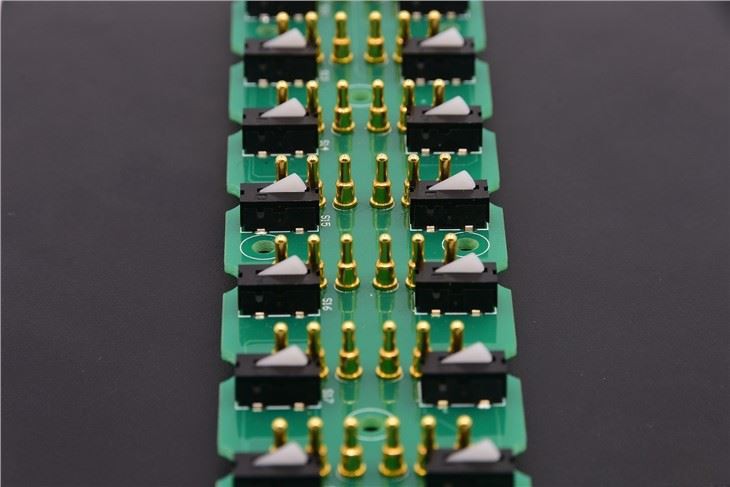

Pogo Pins Pcb încărcat-de primăvară

Pogo Pins Pcb încărcat-de primăvară

POGO PIN este un conector electronic foarte frecvent utilizat. Structura sa de bază constă dintr-un tub de rotire, un ac de rotire și un arc de compresie. Gura tubului acului este sertizat pentru a menține acul în interiorul tubului acului, iar forța de contact este furnizată de arc pentru a stabili o conexiune electrică între ac și piesele de andocare. Cred că mulți oameni nu știu cum se sudează POGO PIN.

Pogo Pins Pcb încărcat-de primăvară

During the use of POGO PIN, the male and female ends are docked and the pogo pin compresses a certain stroke (compression amount 1.0mm, elastic force 70g±20g). It can be powered on, transmit signals, etc. to achieve various functions. Pogo Pin can be soldered on the PCB to make it fixed, or it can be fixed on the product structure, which requires professional design engineers to solve the problem.

Pogo Pins Pcb încărcat-de primăvară

10 ani de experiență în producția de degetare de arc POGOPIN, calitate și cantitate. Pentru a asigura calitatea produselor, detaliile fiecărei verigi de procesare trebuie controlate foarte bine. Degetarele cu arc pe care le producem și-au menținut întotdeauna un punct de vârf-, au fost recunoscute de unele companii interne și străine bine-cunoscute ca furnizori de conectori și și-au stabilit o bună reputație.

Pogo Pins Pcb încărcat-de primăvară

Structura utilizată pentru conectarea plăcii PCB cu înălțimea de lucru zero și conectorul POGOPIN, inclusiv tubul acului și placa PCB, un orificiu de montare este deschis în mijlocul părții superioare a plăcii PCB, tubul acului este aranjat în interiorul suportului orificiu, iar interiorul tubului acului este prevăzut cu o structură de legătură, structura de legătură Este alcătuită dintr-un arc și un arbore de ac. Acest tip de structură pentru conectarea plăcii PCB cu înălțimea de lucru zero și conectorul POGOPIN, prin elasticitatea arcului, atunci când conectorul POGOPIN este conectat la placa PCB, arborele pin poate fi împins în interior, comprimând arcul, astfel încât placa PCB să fie. Partea superioară este menținută plat pentru a atinge înălțimea de lucru zero, iar când conectorul POGOPIN este separat de placa PCB, arborele acului poate ieși din interiorul tubului acului sub acțiunea forței arcului, ceea ce îmbunătățește practicabilitatea.

Pogo Pins Pcb încărcat-de primăvară

Cum sunt instalați pinii pogopin pogo pe PCB?

În primul rând, montarea pe suprafață

Pinul pogo este de obicei instalat într-un mod stabil, iar partea inferioară a tubului acului are un design cu fund plat, astfel încât să putem folosi un pachet vertical sau orizontal, ceea ce face mai ușoară lipirea cu PCB. De asemenea, unele ace au știfturi de localizare la capăt, astfel încât nu există decalaj și va funcționa mai bine.

În al doilea rând, metoda de instalare a cozii de lipire dreaptă

Pachetul cu priză obișnuită-pentru o lipire ușoară. În plus, folosim adesea tail-plug-în pachete, ceea ce oferă, de asemenea, producătorilor de pini pogo mai multe opțiuni în ceea ce privește utilizarea spațiului.

În al treilea rând, instalarea plutitoare

Adoptă în principal un design cu dublu-cap dublă-acțiune, care este mai potrivit pentru conectare fără presiune de sudură, permițând inginerilor să aibă mai multă flexibilitate în spațiu atunci când realizează plăci cu două-cai- la-conexiuni la bord.

Punctele de mai sus sunt câteva metode de instalare a degetelor cu arc pogo pin recomandate pentru dvs. astăzi. Există multe alte metode de instalare pentru degetarul cu arc pogo pin, încă trebuie să alegem în funcție de situația noastră actuală.
