Introducerea antenei pentru căști Bluetooth True Wireless (TWS).
În ultimii ani, piața căștilor Bluetooth adevărate fără fir (TWS) a fost extrem de fierbinte, iar diverși producători de telefoane mobile și-au lansat propriile produse de căști TWS; este suficient să se arate importanţa acordată acestei pieţe. În ultimul articol, am introdus pinul de încărcare al compartimentului de încărcare al căștilor true wireless (TWS). Astăzi, vom prezenta pe scurt partea antenă. Vom discuta despre importanța antenei în setul cu cască TWS, introducerea antenei Bluetooth a setului cu cască TWS și cum să alegeți trei atunci când proiectați setul cu cască TWS. Într-un aspect, împărtășiți rolul, tipurile și opțiunile de design ale antenei Bluetooth pentru căști TWS.
Importanța antenelor pentru căști TWS
De la radiouri de modă veche la difuzoare inteligente actuale, de la „frații mai mari” la smartphone-uri, de la căștile tradiționale Bluetooth la căștile TWS adevărate fără fir. În dezvoltarea tehnologiei electronice de larg consum, antena este un firmware important. Odată cu nașterea conceptului de Internet of Everything, rolul antenei este și mai important pentru ca casele inteligente, vehiculele inteligente și dispozitivele inteligente portabile să fie conectate și controlate de o singură mașină.

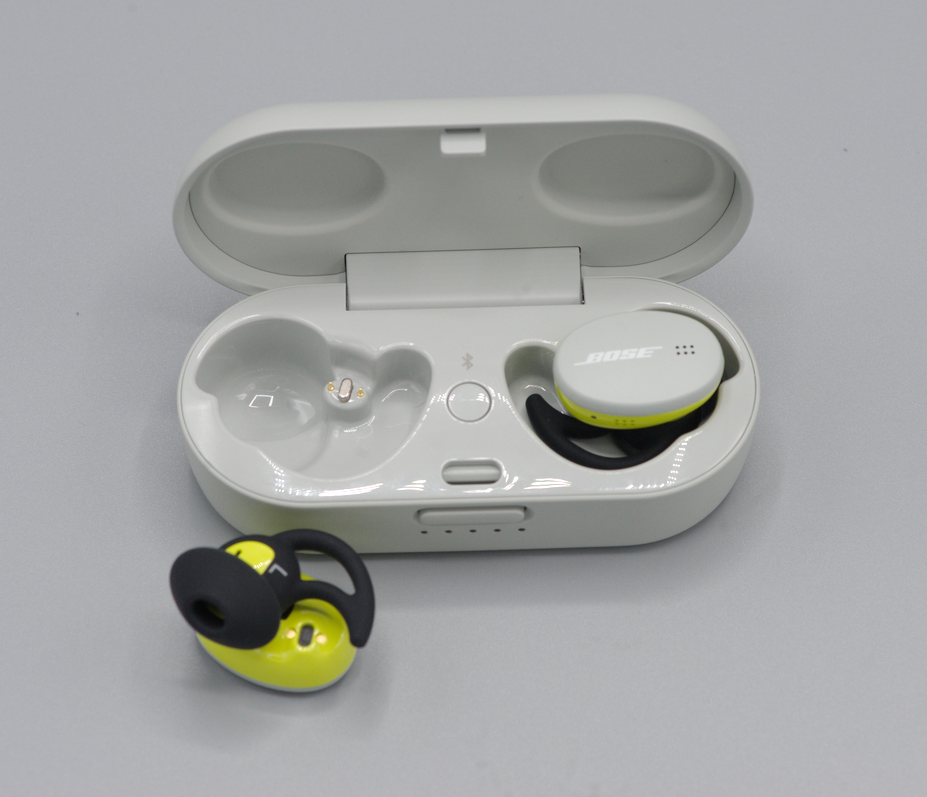

Căștile TWS sunt căști True Wireless Stereo. Metoda principală de utilizare este conectarea cu dispozitive mobile, cum ar fi telefoanele mobile și computerele, prin frecvența radio Bluetooth și apoi transmiterea informațiilor audio către căști, apoi decodarea și scoaterea acestora la capătul căștilor. În acest proces, antena Bluetooth trebuie să acționeze ca un „turn” pentru a comunica între cele două părți și a îndeplini sarcinile de trimitere și recepție. Prin urmare, în căștile TWS, cipul Bluetooth și antena Bluetooth se completează reciproc, pentru a realiza redarea muzicii transmise fără fir și pentru a evita cătușele firelor.
Introducere antenă Bluetooth căști TWS
Fiind un firmware important al căștilor TWS, dezvoltarea actuală a antenei Bluetooth este relativ matură. Există în principal patru tipuri de antenă PCB la bord, FPC, ceramică și LDS. Luați în considerare aspectul produsului pentru căști TWS, cerințele benzii de frecvență și costul pentru a alege cel mai potrivit tip de antenă.

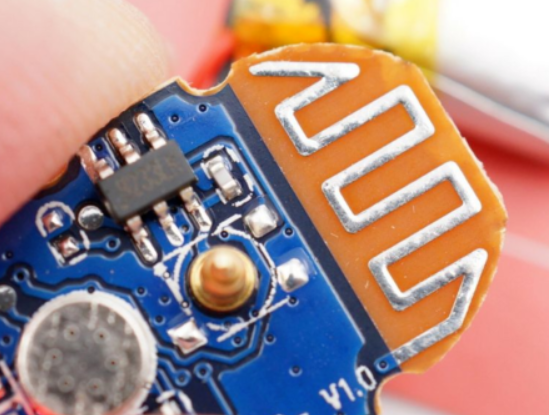

1. Antenă de bord PCB
După cum sugerează și numele, antena PCB de la bord este un tip de antenă care este desenată direct pe placa PCB. Este utilizat pe scară largă în plăcile de circuite cu module cu o singură frecvență, cum ar fi modulele Bluetooth, modulele WIFI și modulele ZIGBEE. În căștile TWS, din cauza limitării volumului, aplicarea antenei Bluetooth de la bord este relativ rară.
Antenele PCB la bord pot fi proiectate și implementate de furnizorii de plăci PCB, care sunt echivalente cu partea de circuit a plăcii.
Avantaje: Antena PCB de la bord nu are nevoie de depanare multiplă și poate fi desenată direct pe PCB fără costuri.
Dezavantaje: Suprafața necesară este mare, direcționalitatea este relativ unică, potrivită doar pentru o singură bandă de frecvență, consistența diferitelor loturi de antene este relativ slabă, iar capacitatea anti-interferență este slabă.
2. Antena FPC
Antena FPC a evoluat din antena PCB de la bord. Din cauza limitării volumului căștilor TWS, spațiul de pe placa de bază internă nu poate găzdui antena. Antena FPC este echivalentă cu scoaterea circuitului antenei din PCB și utilizarea altor metale externe pentru a face antena o componentă separată. Pentru ca acesta să fie mai bine plasat în spațiul intern al căștilor TWS.
Antena FPC poate fi realizată de fabrica de plăci PCB din placa moale și material flexibil.
Avantaje: Aplicabil la majoritatea produselor electronice mici, benzile de frecvență care pot fi realizate sunt de asemenea bogate, performanța este mai bună, iar costul este mai mic.
Dezavantaje: Fiecare produs trebuie depanat individual și corectat manual.

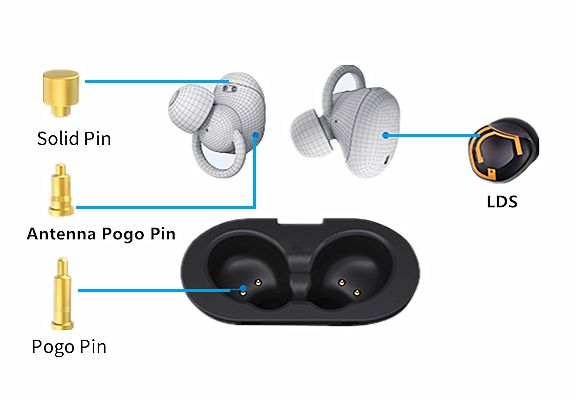

3. Antena LDS
Antena LDS este o nouă actualizare a antenei FPC. Deși antena FPC a reușit să folosească spațiul intern al căștilor într-o mare măsură, are nevoie totuși de un plan plat pentru a-l atașa.
Antena LDS folosește tehnologia de turnare directă cu laser, care utilizează tehnologia laser pentru a forma direct modele de antene metalice pe suporturi, plăci de acoperire etc., care pot fi imprimate cu laser pe suprafețele neregulate din interiorul căștilor, utilizând în continuare spațiul intern al căștilor.
Producătorii de antene LDS pentru procesarea cu laser, tehnologia laser și tehnologia de galvanizare o pot sprijini.
Avantaje: Toate direcțiile pot fi susținute și au o acceptabilitate puternică.
Dezavantaje: costul este mai scump și există cerințe speciale pentru materialul suprafeței exterioare a produsului.

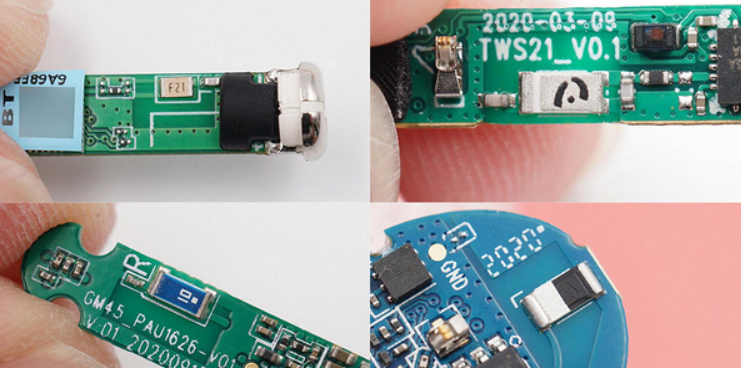

4. Antena ceramica
Antena ceramică este un alt produs de antenă care este utilizat pe scară largă în dispozitivele cu module Bluetooth. Este numit după folosirea cochiliilor ceramice. Este împărțit în principal în două tipuri: antenă ceramică bloc și antenă ceramică multistrat.
Antena bloc ceramică trebuie să imprime partea metalică a antenei pe suprafața rapidă ceramică, iar antena ceramică cu mai multe straturi poate fi imprimată pe fiecare strat dielectric ceramic conform cerințelor de proiectare, reducând astfel dimensiunea antenei.
Avantaje: dimensiuni reduse, aplicare ușoară, cost redus, performanță bună și ocupă doar un spațiu mic.
Dezavantaje: Cerințele pentru zona liberă sunt relativ mari, direcționalitatea este relativ unică și există cerințe pentru poziția de plasare.
Am aflat din dezmembrarea anterioară a căștilor TWS că, din cauza limitărilor de volum, antenele PCB de la bord sunt relativ rar folosite în căștile TWS. Alegeti in functie de necesitatile produselor dumneavoastra, nu exista un tip fix de utilizare.
Cum să alegi antena potrivită
Teoretic vorbind, din punct de vedere al costului, antenele PCB și FPC costă mai puțin, antenele ceramice sunt moderate, iar antenele LDS sunt mai scumpe; iar în ceea ce privește utilizarea spațiului, antenele LDS sunt cele mai flexibile și pot folosi pe deplin spațiul intern al căștilor.
În ceea ce privește performanța, capacitățile de trimitere și recepție ale antenelor externe sunt în general mai bune decât cele ale antenelor încorporate. Căștile TWS sunt proiectate cu antene încorporate din cauza constrângerilor de volum și a cerințelor de portabilitate. Performanța este relativ similară și este necesar să se ia în considerare în mod cuprinzător o varietate de factori pentru a selecta o antenă potrivită.
Designul antenei Bluetooth a căștilor TWS afectează calitatea transmisiei comunicației Bluetooth, care, la rândul său, afectează experiența reală a utilizatorului. Selectarea antenelor Bluetooth este afectată de mulți factori, cum ar fi performanța, banda de frecvență, costul și spațiul de utilizare. Doar luând în considerare condițiile specifice ale produsului și scenariile de utilizare și alegerea unei antene potrivite, se poate exercita performanța maximă a produsului.
