Acum, din ce în ce mai mulți oameni au cumpărat mașini pentru transport, călătorii pe distanțe lungi și livrare de mărfuri, despre care se poate spune că fac parte din viață. Oamenii petrec din ce în ce mai mult timp în mașină și uneori își folosesc telefoanele mobile pentru a viziona videoclipuri sau a porni computerul pentru munca de birou în mașină. Pe măsură ce oamenii stau mai mult în mașină, încărcătorul auto poate încărca telefoanele mobile, laptopurile și alte echipamente de birou din mașină. Desigur, este la fel de important ca o comoară de încărcare și este un accesoriu indispensabil și important pentru fiecare proprietar de mașină.

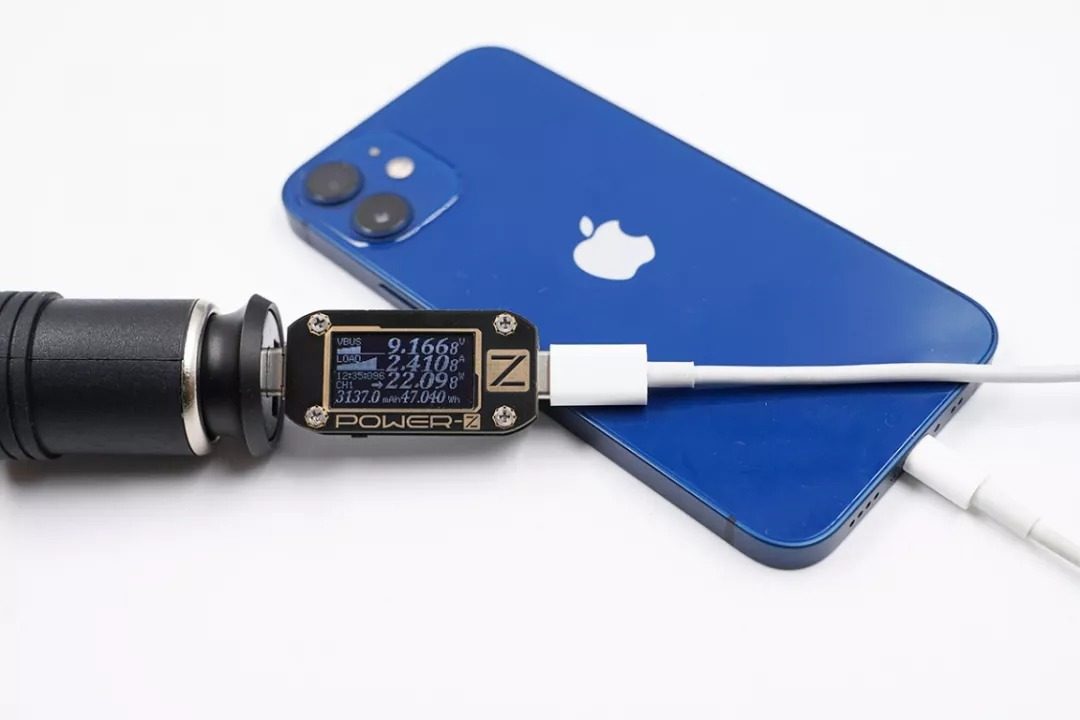

Încărcătorul auto este introdus în mufa pentru brichetă, alimentat de bateria mașinii, mașina iese 12V, camionul iese 24V, iar încărcătorul auto transformă tensiunea 5V/9V/10V/12V acceptabilă pentru telefonul mobil etc. Încărcătoarele de mașină de mare putere pot fi alimentate și de sistemul buck-boost încorporat care mărește tensiunea la 15V și 20V pentru a încărca telefoanele mobile și laptopurile. Încărcătoarele de mașină cu putere redusă folosesc, de obicei, o arhitectură redusă, care poate satisface încărcarea generală a telefoanelor mobile. De exemplu, următoarele sunt două tipuri de încărcătoare auto de mare putere.
Odată cu creșterea substanțială a puterii de încărcare a telefoanelor mobile, prin circuitul de înaltă eficiență și mare putere încorporat buck-boost, puterea de ieșire a încărcătorului de mașină a urmat, de asemenea, pe urmele încărcătorului. Puterea de ieșire a atins 100W, limita superioară a USB PD3. utilizarea normală a computerului.

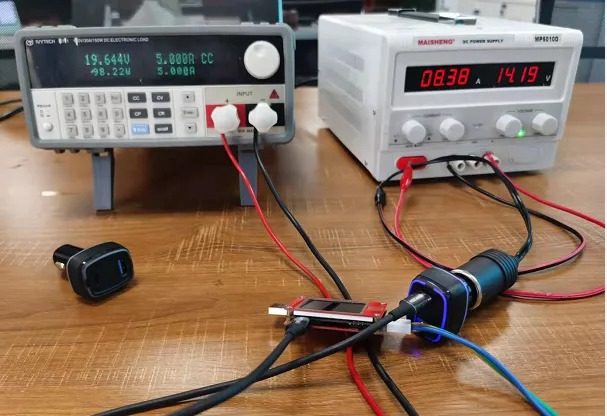

Rețeaua capului de încărcare a testat noul controler sincron bidirecțional buck-boost SW7203 lansat de Zhirong. Testul adoptă o intrare de 12 V, iar ieșirea de amplificare este de 20 V5 A pentru a simula scena de încărcare de 100 W a unui notebook. Curentul de intrare al panoului de afișare a bateriei analogice a ajuns la 8,7 A, ceea ce înseamnă că atunci când folosim un încărcător de mașină de mare putere pentru a încărca notebook-uri și telefoane mobile în mașină, curentul maxim poate fi aproape de limita superioară a curentului de ieșire. a brichetei de 10A. Următorul este un test de 100W pentru obiectul de umplere a mașinii de mare putere.
Odată cu popularitatea USB PD, multe mărci au lansat încărcătoare de mașină care acceptă o putere de 100 W. Prin dezmembrarea diferitelor încărcătoare de mașină prin rețeaua de cap de încărcare, aceste încărcătoare de mașină folosesc toate degetare de curent înalt în locul celor tradiționale, fără excepție. Arc pozitiv.
Deci, care sunt beneficiile folosirii unui degetar cu curent mare în loc de arc? Poate face mulți producători să renunțe la utilizarea stâlpilor cu arc pozitiv. Degetarul de curent mare trebuie să aibă multe avantaje, astfel încât producătorii să-l folosească în unanimitate. Următoarele sunt utilizarea efectivă a degetarelor cu două structuri diferite.
Încărcătorul de mașină de 160 W are un circuit de ieșire de 100 W încorporat și două circuite de reducere independente, un total de trei ieșiri independente, oferind o putere de ieșire de 100 W plus 30 W plus 30 W. Din dezasamblare se poate observa că încărcătorul auto folosește o combinație de mai multe plăci de circuite pentru a suda, iar cele două plăci de circuite mai mari sunt conectate prin placa mică a degetarului pozitiv.
Deoarece încărcătorul de mașină de mare putere are un circuit buck-boost încorporat, există multe componente, iar designul este mai complicat. De obicei, mai multe PCB-uri sunt combinate și sudate în interior. Lipirea degetarului cu o placă mică poate, pe de o parte, fixa și susține structura plăcii de circuite interne. Pe de altă parte, căldura generată de degetarul pozitiv atunci când curge un curent mare poate fi, de asemenea, disipată prin PCB pentru a evita ca temperaturile ridicate să afecteze performanța arcului interior al PIN-ului POGO.
Degetarul de curent ridicat folosit pentru polul pozitiv al încărcătoarei de mașină este format din trei părți, care sunt împărțite într-un ax solid al acului, care oferă un arc elastic și un tub de ac cu coajă. Puneți arcul și tija acului în tubul acului, apoi nituiți partea superioară a tubului acului pentru a fixa tija acului pentru a produce un degetar. Printre acestea, capul degetarului este solid, iar carcasa este cu pereți groși, cu rezistență mecanică și capacitate de curgere ridicate. Curentul curge direct din arborele acului și tubul acului pe parcursul întregului proces, iar contactul direct nu trece prin arc, ceea ce evită problema încălzirii și îmbătrânirii arcului.
Și PIN-urile de curent ridicat sunt toate placate cu aur gros, cu o bună rezistență la contact și la uzură, pereți groși și placate cu aur groase și rezistență scăzută. În plus, stratul placat cu aur nu se va oxida în condiții de temperatură ridicată și are o durată de viață lungă. Este metoda preferată de conectare pozitivă pentru încărcătoarele auto de înaltă putere.
