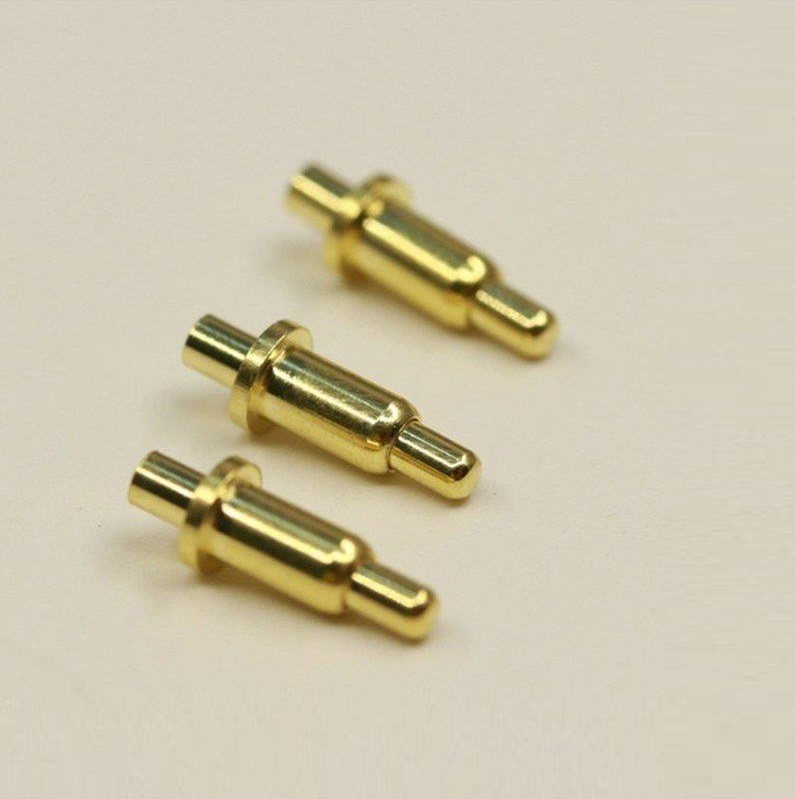

A pogo pinsauștift cu arceste un tip de mecanism de conectare electrică care este utilizat în multe aplicații electronice moderne și în industria de testare a electronicelor. Sunt utilizate pentru durabilitatea lor îmbunătățită față de alte contacte electrice și pentru rezistența conexiunii lor electrice la șocuri mecanice și vibrații.
Numelepogo pinprovine din asemănarea știftului cu un stick de pogo – arcul elicoidal integrat în știft aplică o forță normală constantă pe partea din spate a recipientului de împerechere sau a plăcii de contact, contracarând orice mișcare nedorită care ar putea cauza o conexiune intermitentă. Acest arc elicoidal face ca știfturile pogo să fie unice, deoarece majoritatea celorlalte tipuri de mecanisme de știft folosesc un arc în consolă sau un manșon de expansiune.
O cale de conectare completă necesită un recipient de împerechere pentru ca știftul să se cupleze, care este denumit aţintăsauteren. O țintă pogo constă dintr-o suprafață metalică plată sau concavă, care, spre deosebire de știfturi, nu are părți mobile. Țintele pot fi componente separate în ansamblul conectorului complet sau, în cazul plăcilor cu circuite imprimate, pur și simplu o zonă placată a plăcii.
Știfturile cu arc sunt piese de precizie fabricate printr-un proces de strunjire și filare care nu necesită matriță, permițând astfel producția de cantități mai mici la un cost mai mic.
Structura
Un știft de bază cu arc este format din 3 părți principale: apompă de WC, butoi, șiarc. Când se aplică forță pe știft, arcul este comprimat și pistonul se mișcă în interiorul cilindrului. Forma cilindrului reține pistonul, împiedicând arcul să-l împingă afară atunci când știftul nu este blocat pe loc.
În proiectarea contactelor electrice, este necesară o anumită frecare pentru a menține un conector pe loc și a menține finisajul contactului. Cu toate acestea, frecarea ridicată este nedorită deoarece crește stresul și uzura arcurilor de contact și carcaselor. Astfel, este necesară o forță normală precisă, de obicei în jur de 1 newton, pentru a genera această frecare. Deoarece un știft cu arc trebuie să aibă un spațiu ușor între piston și cilindru, astfel încât să poată aluneca cu ușurință, se pot produce deconectări momentane atunci când există vibrații sau mișcări. Pentru a contracara acest lucru, pistonul are de obicei o mică înclinare pentru a asigura o conexiune continuă.
Mulți producători și-au creat variațiile proprii asupra acestui design, cel mai frecvent prin variarea interfeței dintre piston și arc. De exemplu, o bilă poate fi adăugată între cele două componente sau pistonul poate avea un vârf înclinat sau înfundat.
Pistonul și cilindrul știfturilor pogo folosesc de obicei alamă sau cupru ca material de bază pe care se aplică un strat subțire de nichel.
Așa cum se întâmplă în cazul conectorilor electrici, producătorii aplică adesea o placare cu aur care îmbunătățește durabilitatea și rezistența la contact.
Arcurile sunt de obicei realizate din aliaje de cupru sau oțel pentru arc.
Conectorii cu arc sunt utilizați pentru o mare varietate de aplicații, atât în domeniul electronicii industriale, cât și în cel de consum:
Conectori placă la placă (de obicei permanenți)
Conectori protejați la intrare în dispozitive de consum, de exemplu, ceasuri inteligente, computere robuste
Terminale de baterie pe laptopuri
Conectori magnetici de încărcare sau semnal, de exemplu stații de andocare pentru laptop și încărcătoare(vedea§ Combinație cu magneți)
Conectori de înaltă frecvență, de exemplu antene, conectori de monitor
Testarea circuitelor imprimate
Testarea circuitelor integrate
Testare în circuit
Testarea bateriei
Alte teste electronice
Aranjamentul conectorului
Vezi si:Conector electric
Când pinii pogo sunt utilizați într-un conector, aceștia sunt de obicei aranjați într-o matrice densă, conectând multe noduri individuale a două circuite electrice. Ele se găsesc în mod obișnuit în echipamentele automate de testare sub forma unui pat de cuie, unde facilitează conectarea rapidă și fiabilă a dispozitivelor testate (DUT-uri).[10]Într-o configurație de densitate extrem de mare, matricea ia forma unui inel care conține sute sau mii de pini pogo individuali; acest dispozitiv este uneori denumit aturnul pogo.
Ele pot fi folosite și pentru conexiuni mai permanente, de exemplu, în supercomputerul Cray-2.
Atunci când sunt utilizați în aplicațiile de cea mai înaltă performanță, pinii pogo trebuie proiectați cu mare atenție pentru a permite nu numai o fiabilitate ridicată în multe cicluri de asociere/deconectare, ci și transmisia de înaltă fidelitate a semnalelor electrice. Știfturile trebuie să fie dure, dar placate cu o substanță (cum ar fi aurul) care asigură un contact sigur. În corpul cârligului, pistonul trebuie să aibă un contact electric bun cu corpul pentru ca arcul cu rezistență mai mare să nu poarte semnalul (împreună cu inductanța nedorită pe care o reprezintă arcul). Designul pinilor pogo pentru a fi utilizați în circuitele cu impedanță potrivită este incredibil de provocator; pentru a menține impedanța caracteristică corectă, pinii sunt uneori aranjați cu un știft purtător de semnal înconjurat de patru, cinci sau șase pini împământați.
