De la „aspect” la „interior”, sortați cuprinzător compoziția căștilor TWS
Căștile TWS sunt un produs foarte popular pe piața actuală a electronicelor de larg consum. Mărcile de telefoane mobile, producătorii tradiționali de audio și noile mărci de căști TWS lansează în mod constant noi produse. Odată cu îmbunătățirea performanței produsului și îmbogățirea continuă a funcțiilor, acesta a fost recunoscut de tot mai mulți consumatori, populația de utilizatori se popularizează rapid, iar piața continuă să se extindă.
Dezvoltarea rapidă a căștilor TWS a determinat, de asemenea, creșterea rapidă a vânzărilor în lanțurile industriale conexe, cum ar fi cipurile principale de control, circuitele integrate de gestionare a energiei, cipurile receptorului de încărcare fără fir, bateriile cutiei de încărcare, bateriile pentru căști și senzori. Pentru a spori și mai mult competitivitatea pieței, lanțul de produse aferente industriei sunt actualizate în mod constant, ceea ce a promovat îmbunătățirea performanței, funcției și calității căștilor TWS și a format un cerc virtuos pentru a promova dezvoltarea stabilă și sănătoasă a căștilor TWS. piaţă.
I Love Audio Network continuă să acorde atenție pieței de căști TWS, împărtășește cele mai recente informații despre piață și știri despre produse pentru prieteni în timp real și a lansat succesiv aproape 300 de rapoarte de dezmembrare. Și de data aceasta, îmi place să fac o listă completă de piese pentru căști TWS pentru toată lumea, pe baza demontării și să văd câte piese sunt necesare pentru a construi un căști TWS ~
1. Interpretarea produselor pentru căști TWS
Căștile TWS sunt căști True Wireless Stereo, care abandonează complet modul de conectare prin cablu în exterior și realizează în principal transmisia fără fir prin tehnologia Bluetooth. Principalele funcții sunt ascultarea melodiilor, vorbirea, vizionarea videoclipurilor, jocurile etc. și are, de asemenea, un potențial mare de a transporta portaluri multimedia în viitor.
În ceea ce privește forma produsului, cea mai importantă caracteristică a căștilor TWS este că cele două căști există independent, fără firul conectat la dispozitivul mobil de intrare și nici firul conexiunii dintre cele două căști. Evită complet cătușele firelor și poate fi purtat pe ambele urechi, aducând o experiență de purtare foarte flexibilă și convenabilă.

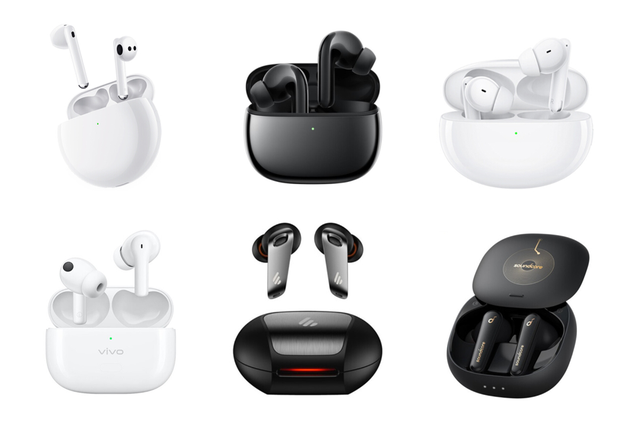

În ceea ce privește designul aspectului, produsele mainstream de pe piață adoptă în prezent două forme „mâner” și „tip fasole”. Unele produse, în principal de pe piața de sport, folosesc o structură mai stabilă a cârligului pentru ureche, precum și un set cu căști de conducere osoasă sub tine. Design unic cu clip pentru ureche.
Pe lângă metoda convenabilă de purtare, un alt motiv pentru popularitatea rapidă a căștilor TWS este cooperarea perfectă între accesoriile pentru telefoane mobile și telefoanele mobile, precum și experiența funcțională bogată în comparație cu căștile tradiționale.
La începutul nașterii, căștile TWS au fost criticate pentru calitatea sunetului, durata de viață a bateriei, întârzierea și alte probleme, dar experiența convenabilă de purtare și designul ușor și la modă fără fire au câștigat primul lot de utilizatori. Odată cu avansarea continuă a tehnologiilor conexe, performanța căștilor TWS s-a îmbunătățit treptat, iar grupul de utilizatori a început, de asemenea, să crească pe scară largă.
În ultimii doi ani, adăugarea multor funcții noi, cum ar fi reducerea activă a zgomotului, reducerea zgomotului apelurilor, efectele de sunet spațial, încărcarea fără fir, modul de joc etc. a îmbunătățit și mai mult experiența de utilizare a căștilor TWS și vânzările de căști TWS au crescut rapid. În prezent, mergând pe stradă și luând transportul în comun, căștile TWS au devenit cele mai populare produse precum telefoanele mobile.
Ca produs audio, cea mai de bază funcție a căștilor TWS este încă de a satisface nevoile utilizatorilor de redare a muzicii în timp liber și divertisment, navetă, birou și alte scenarii. Odată cu creșterea platformelor video scurte, și aplicarea căștilor TWS în vizionarea filmelor crește rapid.
Adăugarea funcției de reducere a zgomotului de apel face căștile departe de gură, dar poate oferi și un efect de apel clar, plus o experiență convenabilă de apel, făcându-l un produs obligatoriu pentru mulți oameni de afaceri; iar funcția de reducere activă a zgomotului este îmbunătățită în continuare. Experiența utilizării căștilor TWS poate oferi utilizatorilor efecte audio și video clare în medii zgomotoase.
Judecând după tendința actuală de aplicare funcțională a căștilor TWS, funcții precum monitorizarea sănătății și sportul pot fi, de asemenea, echipate în viitor. Și poate deveni, de asemenea, un produs independent odată cu dezvoltarea tehnologiei, iar redarea audio poate fi efectuată fără conectarea la capătul dispozitivului audio. Și deveniți portul de acces al Internetului lucrurilor, extinzând scenariile de aplicații bogate.
2. Interpretarea pieselor căștilor TWS
Din forma produsului, designul aspectului și aplicarea funcțională a căștilor TWS de mai sus, am vorbit despre motivul pentru care căștile TWS au devenit din ce în ce mai populare în ultimii ani și au devenit un articol obligatoriu pentru oameni. Să aruncăm o privire la ce piese sunt necesare pentru a construi o cască TWS de la început până la sfârșit.
În prezent, produsele principale pentru căști TWS de pe piață sunt compuse în principal dintr-o cutie de încărcare și două căști stânga și dreapta. Componentele cutiei de încărcare, altele decât carcasa includ în principal un cip de gestionare a energiei și MCU, baterie, interfață de intrare de alimentare, IC de protecție a bateriei cu litiu, MOS, bobină și cip de primire a încărcării fără fir (care acceptă funcția de încărcare fără fir), precum și transport și conectarea acestor componente plăci PCB, cabluri FPC și fire etc.
Componentele principale ale setului cu cască includ difuzoare, baterii, microfoane, antene, senzori de detectare în ureche, senzori de atingere, senzori de accelerație, cip de control principal audio Bluetooth, cip de reducere a zgomotului (care acceptă reducerea activă a zgomotului), circuit integrat de protecție a bateriei cu litiu, memorie de program , etc. Deoarece există două căști, toate componentele trebuie configurate în perechi.

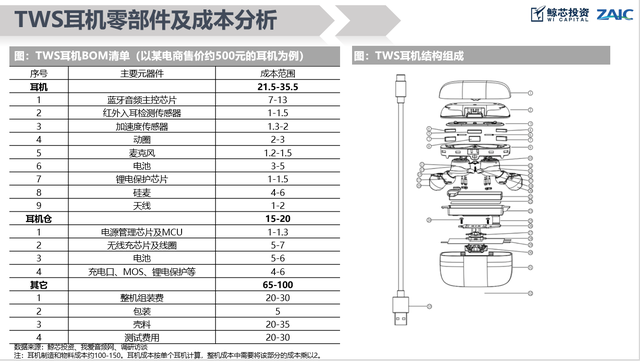

1. Accesorii pentru căști TWS
Cablu de încărcare

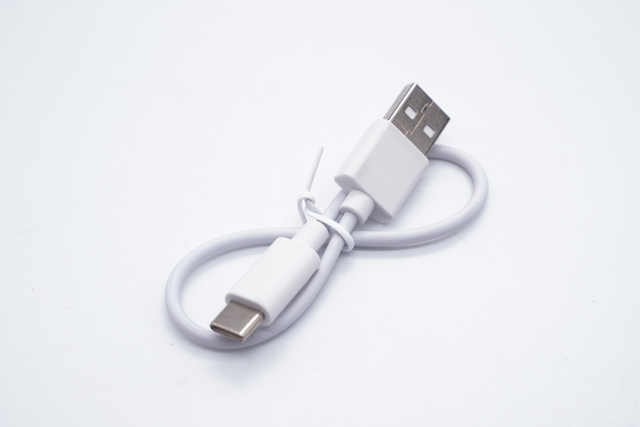

Majoritatea cablurilor curente de încărcare pentru căști TWS au fost actualizate la interfețe de încărcare de tip C și doar câteva produse vechi folosesc încă interfața Micro USB. Cablul de încărcare de tip C este compatibil cu dispozitive mobile, cum ar fi telefoanele Android, computerele și tabletele. Este necesar doar un set de dispozitive de încărcare pentru a-l realiza, ceea ce îmbunătățește confortul.
dopuri pentru urechi

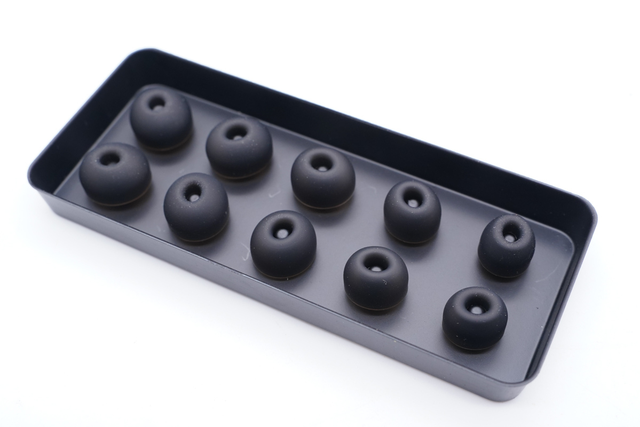

dopurile pentru urechi sunt accesorii standard pentru căștile intraauriculare. dopurile de urechi pătrund adânc în canalul urechii, formând un spațiu închis în canalul urechii, îmbunătățind performanța de reducere a zgomotului, oferind o experiență de ascultare mai captivantă și îmbunătățind stabilitatea purtării.
Căștile actuale TWS sunt echipate în cea mai mare parte cu dimensiuni mari, medii și mici pentru a satisface canalele auditive ale diferiților utilizatori. Cu toate acestea, există și multe produse de marcă echipate cu dopuri de urechi de mai multe dimensiuni pentru a îmbunătăți și mai mult experiența de purtare a utilizatorului.
2. Cutie de încărcare pentru căști TWS
Matrite
Mucegaiul este o parte foarte importantă a procesului de proiectare a căștilor TWS. Spre deosebire de căștile non-brand, care pot folosi matrițe masculine relativ ieftine, căștile de marcă sunt în mare parte personalizate sau cumpărate direct, creând astfel o diferență față de alte produse. Îmbunătățiți competitivitatea.
Dezvoltarea matrițelor pentru căști va varia în preț în funcție de diferitele cerințe ale produsului, variind de la 500,000 la 1 milion și 2 milioane. Calitatea matriței afectează direct stabilitatea performanței produsului și experiența utilizatorului.
Ax capac carcasa de incarcare, magnet
Structura arborelui cutiei de încărcare și magnetul sunt utilizate în principal în structura capacului comutatorului cutiei de încărcare din căștile TWS. Cei doi joacă un rol complementar. Cu elementul Hall se realizează și funcția de conectare/deconectare automată a căștilor.
Produsele de vârf la nivel mediu-înalt se descurcă relativ bine în acest sens și, în general, folosesc o structură metalică separată pentru a îmbunătăți rezistența și durata de viață. Cu atracția/respingerea magneților, comutatorul se simte neted și confortabil, nu se închide automat ușor, iar structura este foarte stabilă după închiderea capacului. Produsele low-end folosesc în cea mai mare parte o structură de arbore integrată, care este ușor de deschis și închis automat capacul, iar unele produse au o structură liberă.
Placa de circuit imprimat PCB
Plăcile cu circuite imprimate, cunoscute și sub denumirea de plăci cu circuite imprimate, sunt purtătoarele conexiunilor electrice pentru componentele electronice. Căștile TWS nu fac excepție. Principalul avantaj al utilizării plăcilor de circuite este reducerea semnificativă a erorilor de cablare și asamblare și îmbunătățirea nivelului de automatizare și de producție.
Baterie

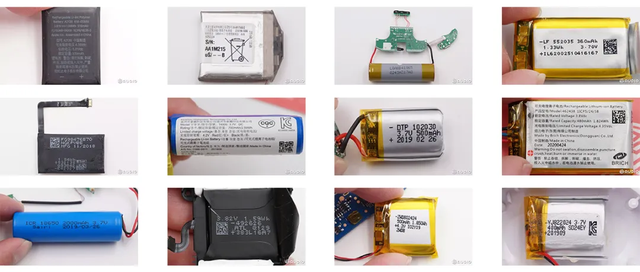

Bateriile din cutia de încărcare a căștilor TWS sunt, de obicei, baterii soft-pack din polimer, care sunt în principal împărțite în două tipuri: baterii soft-pack pătrate și baterii cilindrice, care sunt responsabile pentru furnizarea de energie de rezervă pentru bateria căștilor și circuitul intern al căștilor. cutie de încărcare. În circumstanțe normale, în cutia de încărcare este utilizată o singură baterie, iar capacitatea este de 300-600mAh. Dar în prezent, unele produse au început să folosească soluția cu două baterii, care poate folosi mai bine spațiul intern, poate crește capacitatea bateriei și, astfel, poate îmbunătăți durata de viață a bateriei.

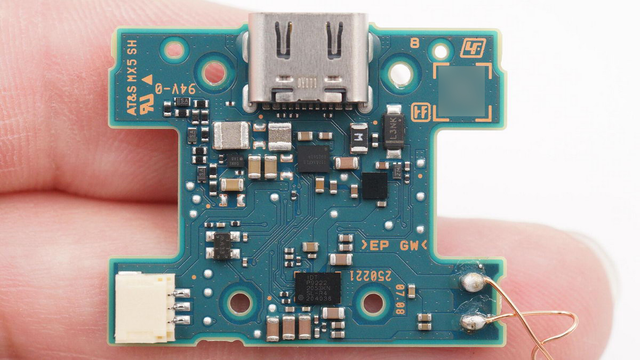

interfata de incarcare
USB Type-C este cel mai recent standard de formă de interfață USB. Interfața Type-C are avantajele dimensiunilor mici și poate fi folosită indiferent de față și spate. Are o versatilitate puternică pe piața actuală a electronicelor de larg consum. Prin urmare, noile produse pentru căști TWS au fost actualizate la interfața de tip C și doar câteva produse vechi la vânzare au interfața Micro USB.

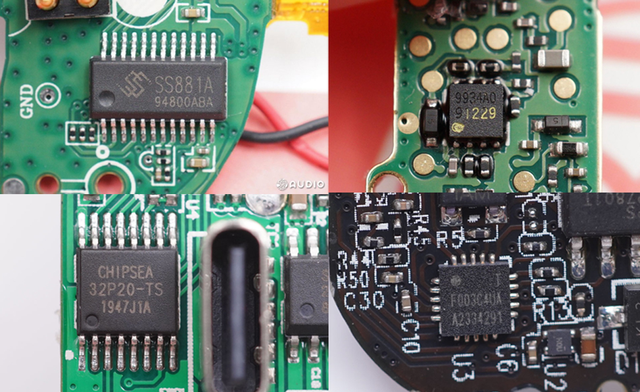

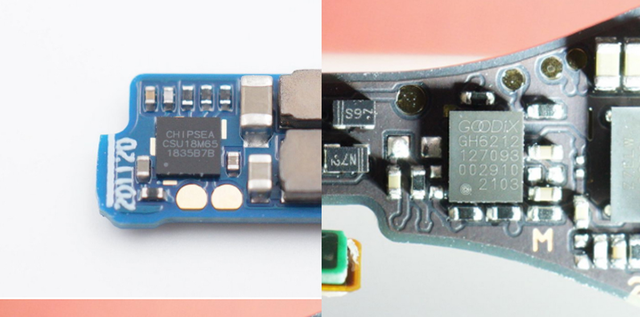

cip de gestionare a energiei
Cipul de gestionare a energiei este instalat în compartimentul pentru căști TWS, care joacă în principal două roluri: unul este responsabil pentru încărcarea bateriei în interiorul compartimentului de încărcare, iar celălalt este responsabil pentru puterea de ieșire a bateriei din interiorul compartimentului de încărcare pentru a încărca căștile. . În plus, este, de asemenea, necesară implementarea protecției de siguranță pentru a preveni supraîncărcarea, supradescărcarea, supracurentului, scurtcircuitul și alte funcții de protecție a acumulatorului cu litiu încorporat.

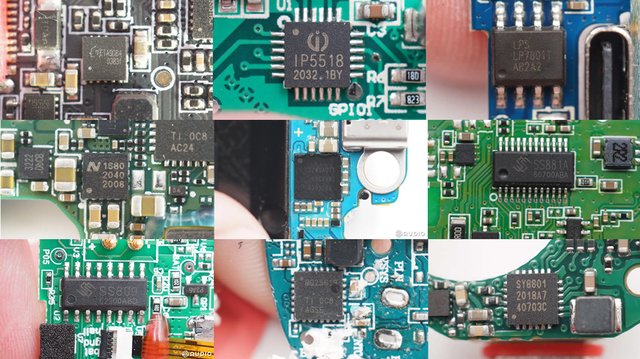

Chipsetul de gestionare a puterii include un cip de încărcare, un convertor de redresare sincronă, un regulator de tensiune scăzută, comutator de sarcină, supratensiune de intrare, cip de protecție la supracurent etc. Există trei moduri comune de cipuri de gestionare a energiei: soluția tradițională PMIC plus uz general. MCU, soluția complet integrată de încărcător plus boost plus MCU cu un singur cip și soluția pentru încărcător cu un singur cip plus MCU și plug-in boost.
Compartiment de încărcare MCU
MCU este unitatea de microcontrol (unitatea de microcontroler). Principalele funcții ale MCU al coșului de încărcare a căștilor TWS sunt: gestionarea încărcării (încărcare plus boost), interacțiunea dintre coș și căști (comunicare, interconectare Bluetooth) și interacțiunea dintre coș și telefonul mobil (putere precisă The pop -se afișează fereastra în sus, utilizați Bluetooth pentru transmiterea transparentă a datelor), încărcare fără fir.

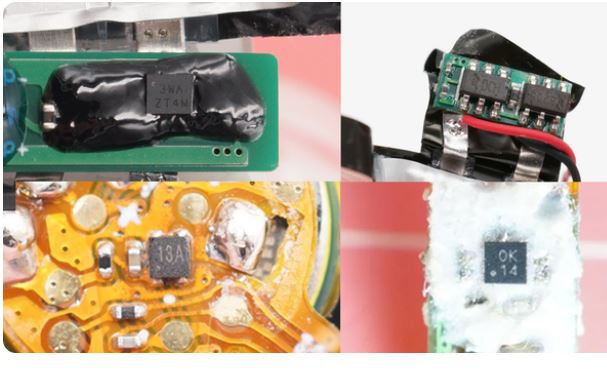

Cip de protecție a bateriei cu litiu
Cipul de protecție a bateriei cu litiu realizează în principal protecția la supraîncărcare, supradescărcare și supracurent a bateriei prin detectarea tensiunii și curentului bateriei pentru a asigura o utilizare sigură și stabilă.

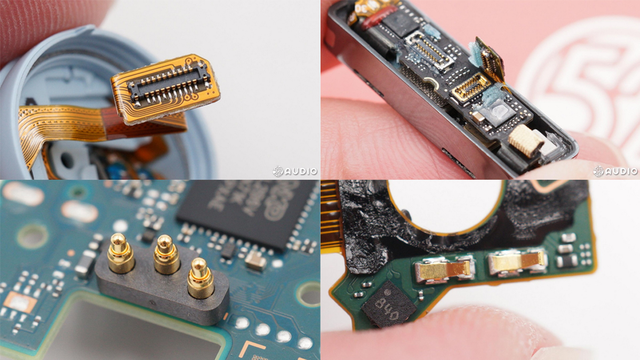

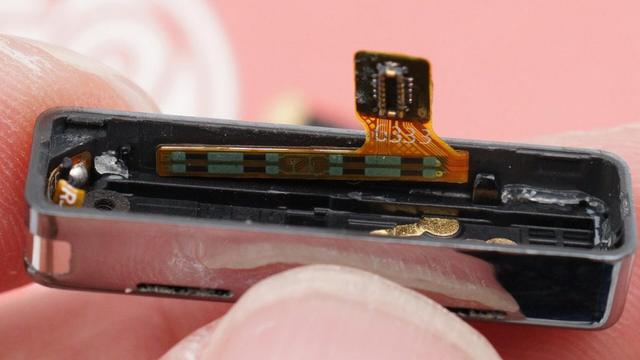

Conector: conector BTB, dom metalic, pin pogo metalic
Conectorul este dispozitivul care conectează diferitele componente din căștile TWS. Prin conectarea acestor conectori, setul cu cască TWS poate realiza operația de conectare între diferitele componente. În prezent, produsele utilizate în căștile TWS includ în principal conectori BTB, schije metalice, degetare metalice etc. În funcție de diferitele componente conectate, se folosesc cele mai potrivite produse, ceea ce reduce forța de muncă și este ușor de detectat.
Bobina receptor de încărcare fără fir (suporta produse de încărcare fără fir)
Încărcarea fără fir este o caracteristică pe care o vor avea multe produse emblematice de gamă medie până la înaltă, oferind utilizatorilor o experiență mai convenabilă. Modulul de încărcare fără fir este compus în principal dintr-o bobină de recepție de încărcare fără fir și un cip de recepție.
Bobina de transmisie a încărcătorului fără fir generează un anumit curent în bobina de recepție prin efectul de inducție electromagnetică bazat pe o anumită frecvență a curentului alternativ, pentru a transfera energia electrică de la capătul de transmisie la capătul de recepție, cu cipul de recepție a încărcării fără fir. , iar apoi încărcarea bateriei în cutia de încărcare TWS alimentată de.
Cip de încărcare fără fir (suporta produse de încărcare fără fir)
Cipul de încărcare fără fir este un cip de gestionare a energiei pentru puterea de intrare fără fir. Acesta integrează unitatea de încărcare și funcțiile de gestionare și protecție a energiei. Este echipat cu o bobină de recepție de încărcare fără fir pentru a realiza funcția de încărcare fără fir pentru cutia de încărcare a căștilor TWS.
Element de hol
Sala utilizată în căștile TWS joacă în principal funcția de conectare automată și deconectare automată a capacului comutatorului, care este un suport pentru accesorii foarte convenabil pentru căștile TWS. Elementul Hall detectează modificările câmpului magnetic atunci când capacul cutiei de încărcare este deschis și închis, apoi notifică MCU cutiei de încărcare și setul cu cască să împerecheze sau să se deconecteze de la dispozitivul conectat.

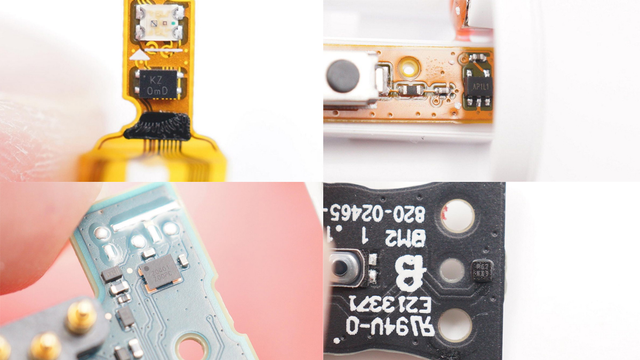

Indicator luminos
Indicatorul luminos este utilizat pentru cutia de încărcare a căștilor TWS pentru a furniza feedback cu privire la puterea rămasă, starea de încărcare și alte funcții, care se disting în principal prin număr, culori diferite și frecvență de pâlpâire.
3. Căști
Componentele precum matrițe, magneți, PCB-uri, conectori, indicatoare LED, circuite integrate de încărcare și circuite integrate de protecție a bateriei cu litiu din căști au aceleași funcții ca cele din cutia de încărcare și nu vor fi descrise mai jos. În principal pentru a vedea care sunt diferitele componente din cutia de încărcare~
Matrite
Modelul pentru căști TWS a fost menționat mai sus, așa că nu voi intra în detalii aici. Diferența față de cutia de încărcare este că căștile sunt împărțite în urechi stângi și drepte și, datorită direcțiilor diferite de purtare ale urechii stângi și drepte, urechile din stânga și dreapta trebuie dezvoltate separat, iar cele mai multe dintre ele sunt modele simetrice. .

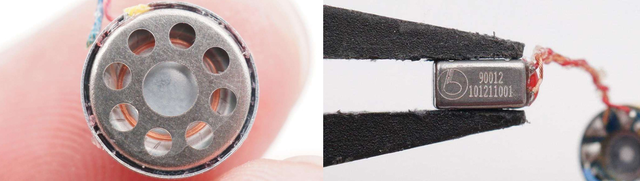

unitate de sunet
În căștile TWS, unitatea de sunet joacă rolul de a converti semnalele electrice în semnale sonore, incluzând în principal bobina mobilă și fierul în mișcare. Aceste două unități de sondare vor fi combinate sau utilizate independent. Numărul de unități utilizate va crește sau va scădea în funcție de cerințele de calitate a sunetului ale setului cu cască, cum ar fi diferite soluții, cum ar fi bobina cu acțiune simplă, fier cu acțiune simplă și fier cu acțiune dublă. În plus, pe piață au apărut și soluții emergente, cum ar fi modulele de fier inel și difuzoarele mobile din porțelan.
Microfon MEMS

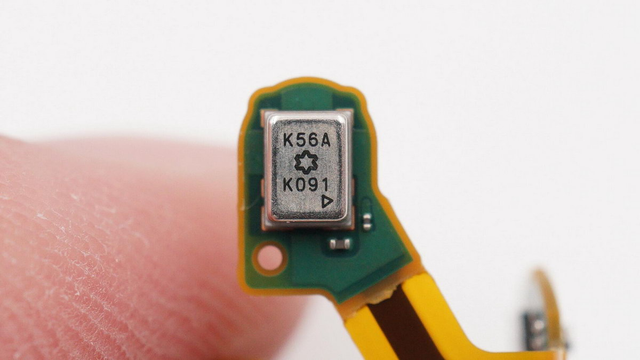

Microfonul MEMS este un senzor acustic care folosește tehnologia MEMS pentru a converti semnalele acustice în semnale electrice. Funcția sa în căștile TWS este în principal pentru preluarea sunetului. Cu algoritmi de reducere a zgomotului, oferă utilizatorilor efecte clare pentru apeluri vocale și AI precisă. Control vocal și anulare activă a zgomotului.
Baterie

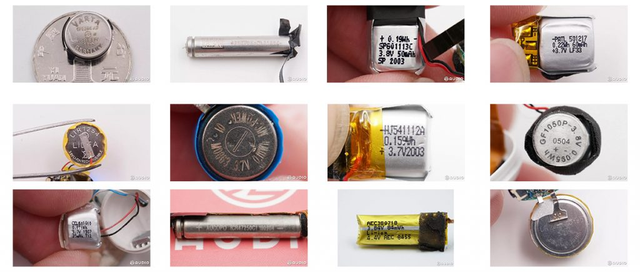

Ambele căști ale căștilor TWS necesită baterii încorporate. Pentru a se adapta la diferite forme de căști, bateriile sunt împărțite în principal în trei tipuri. Există trei tipuri de baterii polimerice moi, baterii buton și baterii cu ac, care sunt potrivite pentru diferite modele de aspect, cu o capacitate de 30-60mAh și sunt utilizate pentru circuite interne, difuzoare și alte componente.

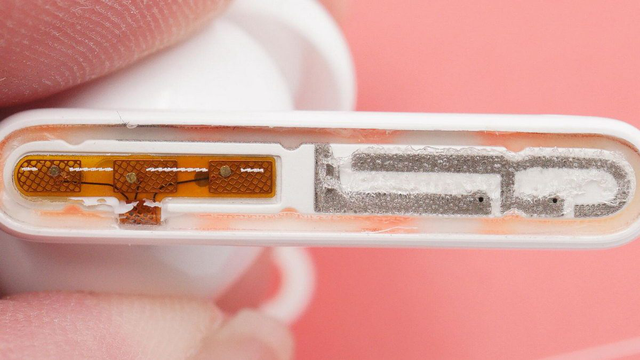

Antena Bluetooth

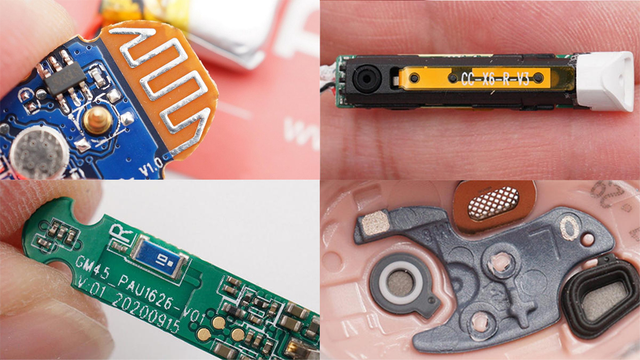

Antena este una dintre componentele funcționale importante ale căștilor TWS pentru a realiza conexiunea wireless. În principal, convertește energia curentă de înaltă frecvență ieșită de cipul Bluetooth în unde electromagnetice pentru radiație sau transformă semnalele undelor electromagnetice spațiale în energie curentă de înaltă frecvență și o trimite la receptor. Principalele antene Bluetooth utilizate în căștile TWS includ antene tipărite, antene FPC, antene ceramice și antene LDS.
Senzor de detectare in ureche

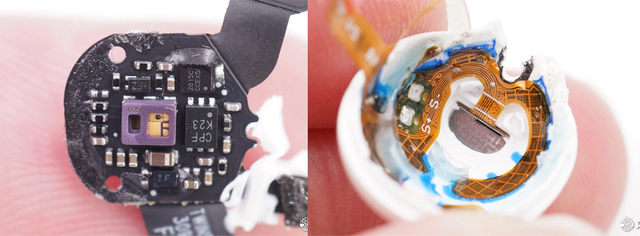

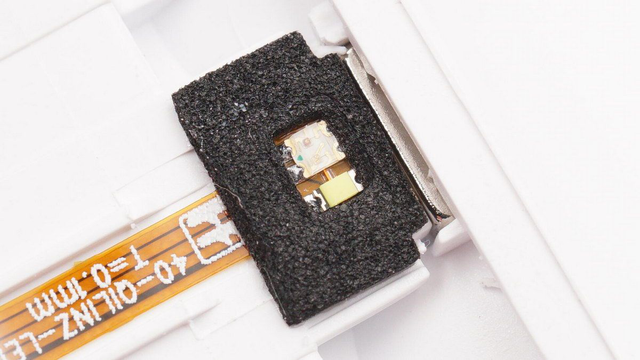

Detectarea în ureche în căștile TWS realizează pauza automată atunci când căștile sunt scoase, iar funcția de redare este reluată automat când căștile sunt purtate. De asemenea, este folosit pentru a identifica modul de purtare unic/binaural pentru a comuta și pentru a comuta între setul cu cască și receptorul telefonului mobil în timpul unui apel. Căștile actuale TWS sunt realizate în principal printr-un laser optic infraroșu și inducție capacitivă.
senzor tactil capacitiv
În prezent, pe piața căștilor TWS, controlul funcționării căștilor constă în principal din trei metode: butoane fizice, butoane tactile și butoane sensibile la presiune. Butoanele tactile sunt soluția cea mai utilizată în prezent, care poate suporta mai multe moduri de control: un singur clic, dublu clic, triplu clic, apăsare lungă și glisare. Un senzor tactil capacitiv este componenta care îi oferă suport, cu IC de detectare a atingerii, pentru a realiza un control precis al diferitelor funcții.
cip de detectare a atingerii

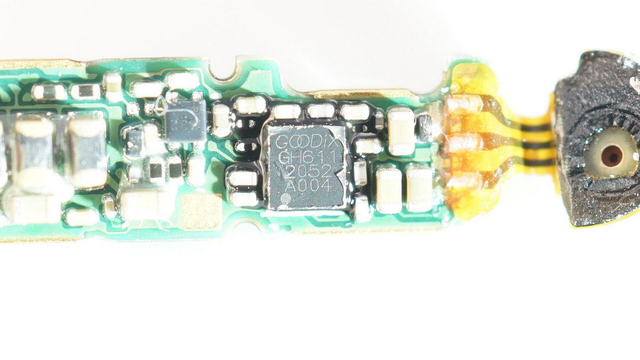

CI de detectare a atingerii a fost menționat în senzorul tactil capacitiv. Este folosit în principal în setul cu cască TWS pentru a detecta schimbarea stării senzorului, pentru a o raporta la cipul de control principal și apoi pentru a controla diferitele funcții prin controlul principal. În prezent, multe cipuri de control principale au funcții integrate de detectare a atingerii.
Senzor sensibil la presiune (suporta produse cu butoane sensibile la presiune)
Senzorul de presiune este o modalitate interactivă a celei mai recente aplicații pe setul cu cască TWS, care realizează controlul diferitelor funcții simțind schimbarea presiunii. Are precizie aproape de butonul fizic, dar nu are nevoie să deschidă găuri. În comparație cu butonul tactil, controlul este mai precis și evită efectul stetoscopului cauzat de atingerea și atingerea accidentală.
Cip sensibil la presiune (suporta produse cheie sensibile la presiune)
Similar cu cipul de detectare a atingerii menționat mai sus, este folosit în principal în produsele pentru căști TWS care acceptă butoane sensibile la presiune. Este folosit pentru a detecta starea senzorului de presiune și pentru a raporta controlerului principal pentru a controla diferite funcții.
senzor de conducere osoasă
Senzorii de conducere osoasă sunt utilizați în principal în unele produse de gamă medie până la înaltă. Ei folosesc în principal vibrația pentru a determina dacă este vocea umană principală. Sunt folosite pentru reducerea zgomotului în apeluri. Semnalul vibrației osoase este combinat cu semnalul microfonului pentru a îmbunătăți claritatea apelurilor; este folosit pentru interacțiunea vocală, funcția de trezire vocală pentru a reduce problemele false de declanșare care pot fi cauzate de sunete externe, pentru a îmbunătăți
Senzorii de conducere osoasă sunt utilizați în principal în unele produse de gamă medie până la înaltă. Ei folosesc în principal vibrația pentru a determina dacă este vocea umană principală. Sunt folosite pentru reducerea zgomotului în apeluri. Semnalul vibrației osoase este combinat cu semnalul microfonului pentru a îmbunătăți claritatea apelurilor; este folosit pentru interacțiunea vocală, Funcția de trezire a vocii reduce problemele false de declanșare care pot fi cauzate de sunete externe și îmbunătățește acuratețea interacțiunii.

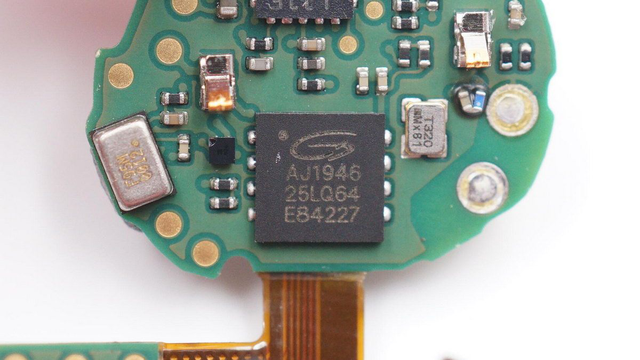

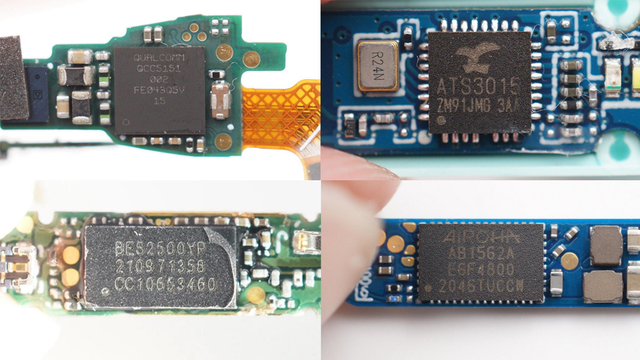

SoC audio Bluetooth
Cipul de control principal audio Bluetooth este cea mai importantă componentă a căștilor TWS. Este baza pentru căștile TWS realizează funcții precum conexiunea wireless, procesarea audio, gestionarea puterii căștilor și interacțiunea inteligentă. Starea sa este echivalentă cu procesorul procesorului din telefonul mobil. Setul cu cască este conectat în principal la telefonul mobil și la alte dispozitive de redare prin tehnologia Bluetooth, iar semnalul audio trimis de terminal este transmis către cele două căști în același timp prin monitorizare, redirecționare, conexiune cu două canale și alte moduri de formare. un sistem stereo.

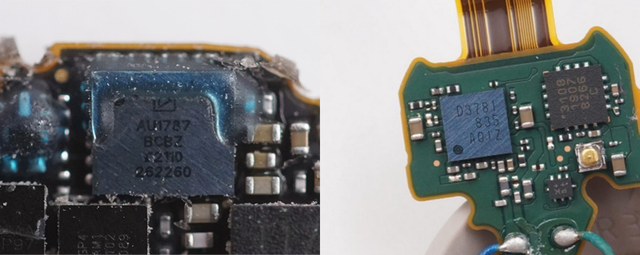

Cip de reducere a zgomotului
Cipul de reducere a zgomotului este utilizat în principal în produsele pentru căști TWS care acceptă funcția de reducere activă a zgomotului. Este folosit pentru a procesa semnalul de zgomot extern colectat de microfon. După procesare, este scoasă unda sonoră inversă corespunzătoare, iar apoi difuzorul emite unda sonoră inversă pentru a anula zgomotul. Cu toate acestea, pe măsură ce cipul de control principal începe să integreze funcția activă de reducere a zgomotului, cipul extern independent de reducere a zgomotului este folosit din ce în ce mai puțin.
depozitare
Deoarece căștile TWS sunt utilizate în prezent în principal cu dispozitive mobile, cum ar fi telefoanele mobile, computerele și tabletele, nu este nevoie de stocare de mare capacitate în interior. Memoria din căștile TWS este folosită în principal pentru a stoca informații de asociere Bluetooth și diferite funcții presetate. În prezent, majoritatea produselor sunt, de asemenea, integrate în cipul principal de control.
3. Rezumat
Spre deosebire de produsele pentru telefoane mobile, designul rafinat și compact al căștilor TWS face imposibil ca consumatorii obișnuiți să le demonteze singuri și să învețe independent ce configurații sunt utilizate în interiorul produselor și ce funcții sunt corespunzătoare. Pe baza a aproape 300 de rapoarte de dezmembrare a căștilor TWS, de data aceasta, I Love Audio.com a rezolvat-o în detaliu pentru toată lumea. Deși pot exista omisiuni, sper că poate ajuta unii prieteni care vor să afle mai multe.
Căștile TWS pot deveni un produs foarte popular pe piața actuală de consum, iar configurațiile lor interne le oferă un suport puternic. Și datorită limitării volumului, produsul are nevoie de un nivel foarte ridicat de integrare pentru a realiza aplicarea diferitelor funcții. „Deși vrabia este mică, are toate organele interne” poate descrie foarte viu structura internă și configurația căștilor TWS.
Odată cu dezvoltarea rapidă a căștilor TWS și progresul continuu al tehnologiei, cum ar fi cipul de gestionare a energiei din cutia de încărcare și controlul principal Bluetooth SoC în căști, dispozitivele mici din jur sunt integrate în mod constant, iar nivelul de integrare se îmbunătățește constant , făcând astfel calitatea produsului mai fiabilă. Controlul și stabilitatea sunt, de asemenea, mai bune. Pe de altă parte, funcțiile căștilor TWS sunt îmbogățite treptat, iar configurația internă foarte integrată oferă și spațiu pentru aplicarea de noi funcții în viitor.
Din punctul de vedere al utilizatorului final, înseamnă că calitatea sunetului este îmbunătățită, întârzierea este redusă, durata de viață a bateriei este mai lungă și experiența utilizatorului devine din ce în ce mai bună. Odată cu îmbogățirea continuă a noilor funcții, cum ar fi reducerea activă a zgomotului și monitorizarea sănătății sportive, scenariile de aplicație se extind în mod constant, îmbunătățind și mai mult experiența utilizatorului.
