Lipirea prin reflow și lipirea prin valuri în proiectul Pogo Pin
În general, conectorii Pogo Pin folosesc două metode de lipire: lipire prin reflow și lipire prin val.
Lipirea prin reflow se referă la perierea unei paste de lipit pe suprafața plăcuțelor (tampoane de contact) a plăcii PCB. După conectarea uneia sau mai multor componente electronice, lipirea se efectuează prin încălzire într-un cuptor cu reflow cu mai multe temperaturi pentru a obține o lipire de întărire permanentă.
Produsele electronice digitale de astăzi se dezvoltă în direcția ultra-mic, ultra-fin și ultra-subțire. Spațiul de proiectare a structurii interne devine din ce în ce mai compact, aspectul de proiectare a plăcii PCB devine din ce în ce mai compact, produsele terminale sunt actualizate din ce în ce mai rapid, iar volumul vânzărilor este în creștere. Este din ce în ce mai sus, iar lipirea prin val și lipirea manuală nu au putut să-și îndeplinească dezvoltarea. Numai prin utilizarea tehnologiei de lipire prin reflow poate fi realizată producția de plasturi SMT de înaltă precizie, de înaltă eficiență și de înaltă calitate. Conectorii Pogo Pin sunt utilizați pe scară largă în terminalele mobile electronice de consum și produsele electronice industriale datorită dimensiunilor mici, duratei de viață ridicate, curentului mare, aspectului frumos și designului structural convenabil pentru inginerii de proiectare.
Conectorii Pogo Pin sunt disponibili în două moduri:

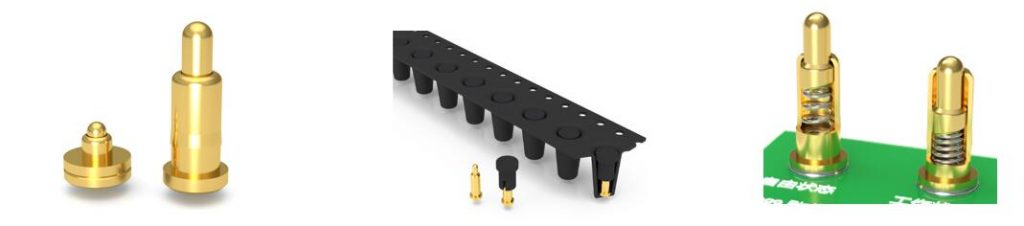

Primul este tipul de plasture cu fund plat, care este montat pe suprafața plăcuței PCB. O numim tehnologie de montare pe suprafață SMT, după cum se arată mai jos:

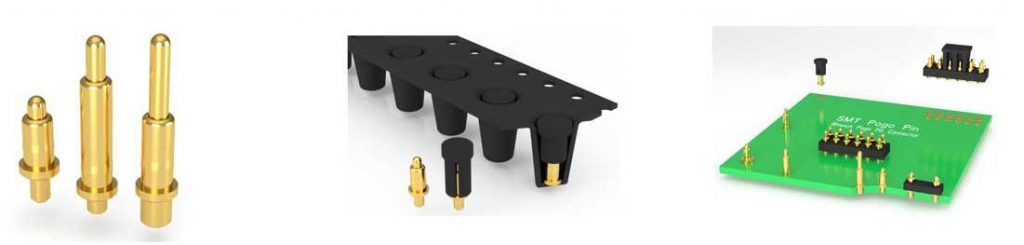

Al doilea este pinul cu știftul de coadă introdus în sudarea cu plasture a orificiului plăcii PCB, o numim sudare cu plasturi SMT plug-in, care este, de asemenea, un tip de lipire prin reflow. Scopul utilizării acestei metode este de a îmbunătăți forța de prindere a componentelor. Este mai ferm lipit de placa PCB. Așa cum se arată mai jos:
2. Lipirea prin val

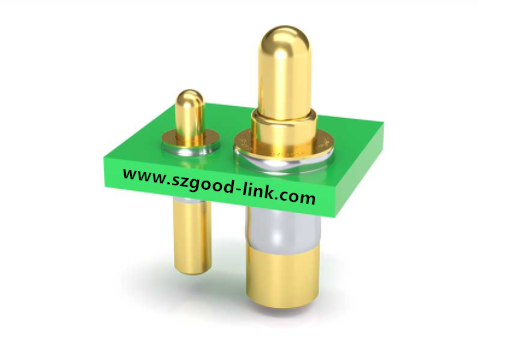

Lipirea prin valuri este un proces de lipire a componentelor cu lipire topită care formează vârfuri de undă de lipit. Această metodă de lipire necesită mai întâi introducerea pinilor componentelor în orificiile PCB-ului. Lipirea prin val este potrivită pentru componentele electronice cu pin plug-in de rezistență, dar nu și pentru componentele electronice cu greutate proprie. Lipirea foarte ușoară și fără pin a componentelor electronice SMD.
