Pini Pogo pentru soluții de încărcare TWS
În comparație cu căștile obișnuite cu fir, căștile Bluetooth sunt mai convenabile de utilizat. Odată cu actualizarea continuă a tehnologiei, calitatea sunetului căștilor Bluetooth este din ce în ce mai aproape de căștile cu fir; de la Apple iPhone 7, mufa pentru căști de 3,5 mm a fost anulată, ceea ce este și mai important. Dezvoltarea căștilor Bluetooth.
iPhone fără mufa tradițională de căști de 3,5 mm
Cea mai evidentă diferență între căștile Bluetooth și căștile tradiționale cu fir este că nu există un cablu lung pentru căști, iar semnalele audio sunt primite prin Bluetooth, astfel că căștile Bluetooth au circuite și surse de alimentare independente și pot fi încărcate pentru utilizarea zilnică ca telefon mobil; astăzi, dorim să Acest articol prezintă tipurile de pini pogo utilizate în compartimentul de încărcare a căștilor Bluetooth TWS (True Wireless Stereo).
Pe cutia de încărcare a căștilor TWS, am văzut diverse specificații ale pinii pogo (conectori pogo pin), inclusiv 2Pin, 3Pin, 5Pin etc. Utilizarea pinii pogo este obișnuită, iar întregul este împărțit în pini pogo 2Pin și pogo 3Pin. ace. și mai multe ace. Deci, care sunt utilizările atâtor ace pogo?

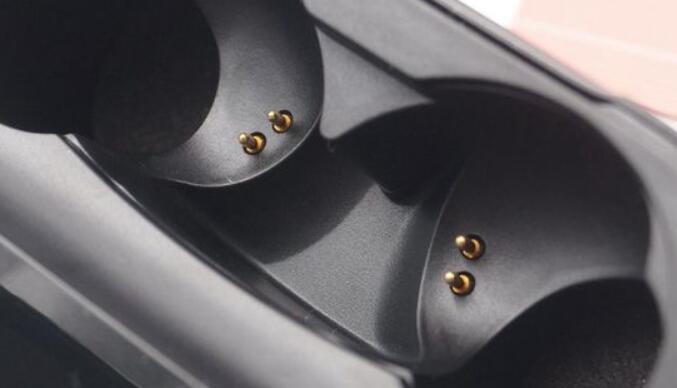

1. 2Pin pogo pin soluții:
Designul pinului pogo 2Pin este cel mai comun de pe piață, iar acest design poate satisface nevoile rigide ale încărcării căștilor TWS. Cei doi pini sunt pozitivi, respectiv negativ, și sunt folosiți pentru a transfera puterea compartimentului bateriei cutiei de încărcare TWS către căști. În acest fel, dacă TWS este folosit ca căști Bluetooth pentru apeluri, un set cu cască funcționează, iar celălalt căști poate fi pus în compartimentul de încărcare pentru a umple puterea; un astfel de ciclu de utilizare poate satisface nevoile de viață ultra-lungă a bateriei.
Anterior, pinii pogo 2Pin nu puteau lua în considerare comunicarea în timp ce furnizau energie. Prin urmare, pentru a adăuga funcții personalizate, fabrica de căști TWS a încercat pini pogo 3Pin, pini pogo 5Pin și alte scheme de design, care au adus, de asemenea, volum crescut de produs și dificultate la asamblare. Este complicat și aduce o creștere a costurilor.
2. Soluție 3Pin pogo pin
Designul degetului cu arc cu 3Pin, pe lângă încărcarea și împământarea de 5V, adaugă un pin pentru tensiunea bateriei setului cu cască, care este folosit pentru a măsura puterea reală a setului cu cască.

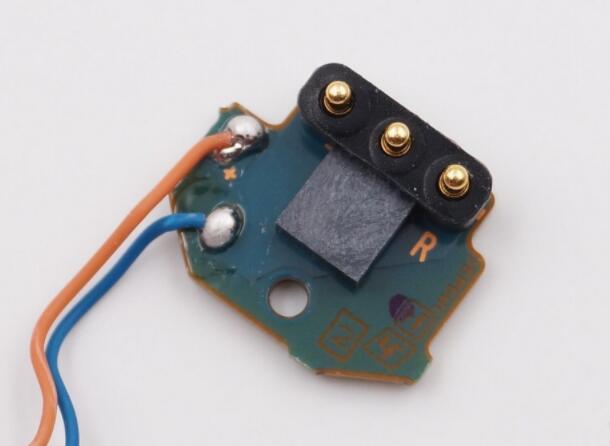

Pin de încărcare cu 3 pini Pin de încărcare cu 3 pini
Căști Bluetooth TWS cu pin de încărcare cu 3 pini Căști Bluetooth TWS cu pin de încărcare cu 3 pini

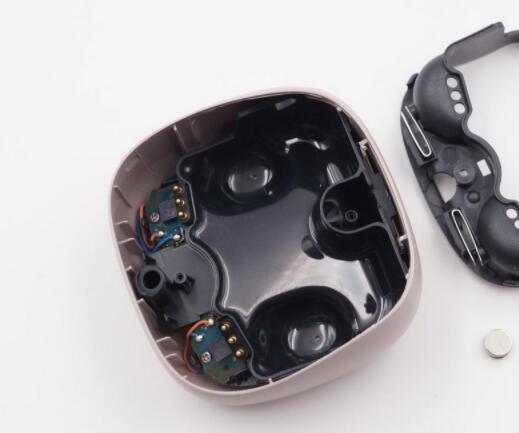

Pin de încărcare cu 3 pini pentru carcasa de încărcare pentru căști Bluetooth Pin de încărcare cu 3 pini pentru carcasa de încărcare pentru căști Bluetooth
3. 5Pin pogo pin soluție
Designul degetarului cu arc 5Pin ia în considerare cele două scopuri de mai sus și are mai multe funcții.
Acest tip de design poate fi văzut doar în căștile Bluetooth TWS de ultimă generație, care sunt relativ rare. Poate fi folosit pentru transmisia de date în stocarea internă a căștilor, actualizarea firmware-ului setului cu cască, comunicarea datelor de protocol și alte funcții.
