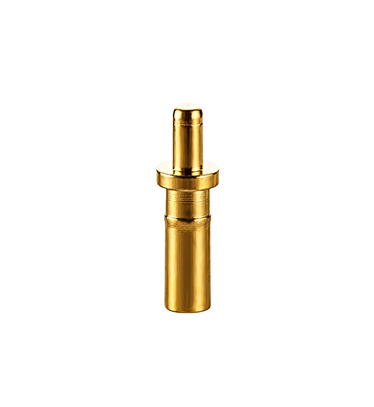

O introducere de bază în POGO PIN

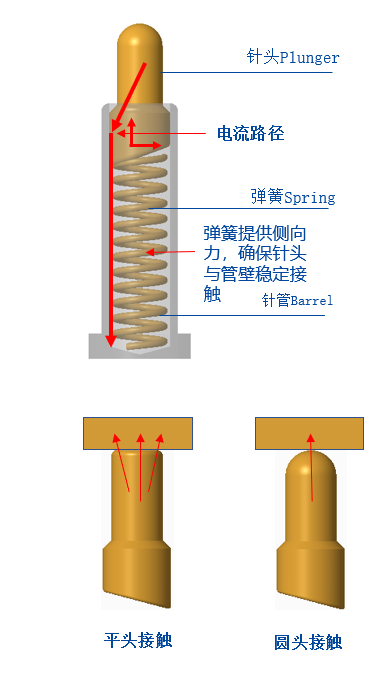

De ce PIN-ul POGO are o structură teșită: partea inferioară a pistonului Pinului Pogo este de obicei o structură teșită. Funcția structurii teșite este de a se asigura că Pinul Pogo păstrează acul (pistonul) în contact cu peretele interior al acului (Tub) atunci când funcționează, astfel încât curentul să treacă în principal prin. Ac placat cu aur (piston) și ac (Tub) pentru a asigura stabilitatea și impedanța scăzută a Pogo Pin.
De ce pogo PIN utilizează o structură rotundă a capului? Deoarece Pogo Pin este de obicei relativ mic, elasticitatea necesară nu este atât de puternică. Dacă este folosit pe o bancă de putere sau de iluminat, elasticitatea este de patru până la cinci sute de grame sau chiar unul sau două kilograme. Desigur, este mai bine să-l facă plat. , Zona de contact a capului plat este semnificativă, iar forța sa este suficientă pentru a rupe stratul de oxid al suprafeței de contact și pentru a-l face să intre în contact complet. Cele mai multe dintre capetele rotunde sunt utilizate pe căști bluetooth TWS și ceasuri de brățară inteligente. Forța elastică maximă nu depășește 150 de grame (forța elastică a cartușului cutiei de încărcare este între 20-35gf), iar contactul dintre suprafață și suprafață va fi dispersat, iar coloana de cupru de la capătul căștilor nu va fi ruptă. Stratul de oxid este insuficient, ceea ce duce la un contact slab și un contact slab. În acest moment, dacă se utilizează o structură rotundă a capului pentru a face contact punct-la-suprafață, forța elastică se adună într-un singur punct, iar contactul va fi în mod natural mult mai suficient.
Parametru de performanță/parametru de performanță
parametrii cheie de performanță
A. Tensiune de lucru: Mai puțin de 12 Volți DC
B. Curent nominal: 1.0 Amperi / Pin
C. Temperatura de lucru: -40°C până la 85°C.
D. Temperatura de depozitare: 25°C+/-3°C.
E. Umiditatea mediului de lucru: 10%R.H. până la 90% R.H.
F. Durabilitate (durată de viață): 10.000 de cicluri.
G. Rezistența la contact: 200 mOhm Max. @working accident vascular cerebral
(În timpul cursei de lucru: 200mOhm/Max)
Procesul de fabricație a pinilor Pogo
Pogo pin metoda de asamblare / metoda de asamblare a produsului
Pin (piston): Placat cu aur din alamă (C3604), grosimea stratului de galvanizare variază în funcție de diferite aplicații. În general, nichelat 1.25 ~ 2.5um (convertit la 50 ~ 100μ "), și apoi placat cu aur 0.075 ~ 0.75um (convertit la 3 ~ 30μ "), sau proces de placare compozit.
Tub ac (butoi): Placat cu aur din alamă (C3604), grosimea stratului de galvanizare variază în funcție de diferite ocazii. În general, nichelat 1.25 ~ 2.5um (convertit la 50 ~ 100μ "), și apoi placat cu aur 0.075 ~ 0.75um (convertit la 3 ~ 30μ "), sau proces de placare compozit.
Primăvară: SUS 304 sau SWP (sârmă pian)
Carcasă: PA46, PA9T, din care PA4T și LCP pot fi utilizate ca material fără halogeni
Acoperire (PAC): PA46, PA9T, din care PA4T și LCP pot fi fabricate din materiale fără halogen
Ce parametri trebuie confirmați atunci când se utilizează pinul Pogo în designul frontal?
(1) Confirmați distanța de la placa PCB la suprafața de contact a coloanei de cupru de la capătul căștii (adică înălțimea de lucru a PIN-ului POGO).
(2) Confirmați distanța de la placa PCB la suprafața de plastic a cutiei de încărcare (adică înălțimea maximă a acului POGO PIN, acul nu trebuie să depășească această înălțime).
(3) Confirmați distanța dintre centrul acului PIN și centrul cercului
(Confirmați dimensiunea pălăriei atunci când atingeți mai târziu, pentru a preveni interferențele în timpul patch-urilor SMT).
(4) Confirmați dimensiunea plăcii PCB și spațiul de sub bord
(Optimizat și îmbunătățit pentru POGO PIN).
PS: Diametrul plăcii PCB este recomandat să fie de 1,6 mm, iar cartușul este recomandat să fie transformat într-o structură de bord, astfel încât efectul să fie mai bun și să aibă următoarele avantaje: (1) Plasturele este mai ferm; (2) Spațiul tubului acului este mărit, acul este pre-presat mai mult, iar contactul este mai suficient.
De ce ar trebui să se teșite partea inferioară a acului: Dacă este făcută plată, curentul va fi condus de primăvară, care are cerințe ridicate pe primăvară, iar arcul este atât de subțire încât este ușor de ars.
