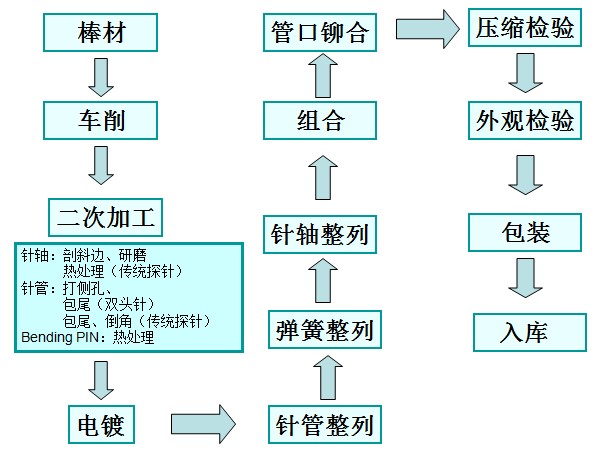

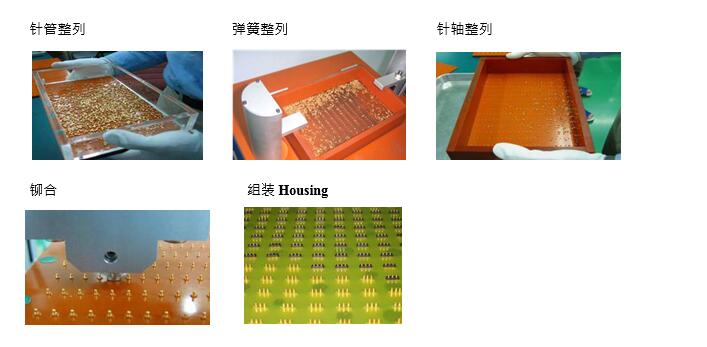

Procesul de producție a conectorului Pogo Pin
Materialul axului/tubului acului:
Funcția principală a conectorului este că numărul de ori conducția semnalului și conectarea și deconectarea este mare, astfel încât conductivitatea și elasticitatea (rezistența de curgere) materialului sunt, de asemenea, necesare.
1-1: alamă (ALAMA): aliaj de cupru-zinc, conductivitatea sa este bună, conductivitatea este de aproximativ 26 la sută ~ 29 la sută (IACS), în funcție de proporția de cupru poate fi împărțit în C2680 (JIS) și C3604 , C3601 (tratament termic necesar)
1-2: Bronz fosfor (BRONZ FOSFOR): aliaj de cupru-staniu, conductivitatea sa este mai slabă decât alama, conductivitatea este de aproximativ 13 la sută . Dar elasticitatea și flexibilitatea sa sunt bune
Este potrivit pentru țevi cu un proces de tragere, iar clasificarea sa poate fi împărțită în C5440, C5191 și C5210 în funcție de conținutul de staniu. Cu cât conținutul de staniu este mai mare, cu atât conductivitatea este mai slabă și elasticitatea este mai bună.
1-3: aliaje de cupru tratate termic: de exemplu, cuprul de beriliu (ALIAJ DE BERILIU) are o conductivitate electrică și o elasticitate bune, dar prețul său este ridicat.
Materiale folosite pentru carcasă și capac:

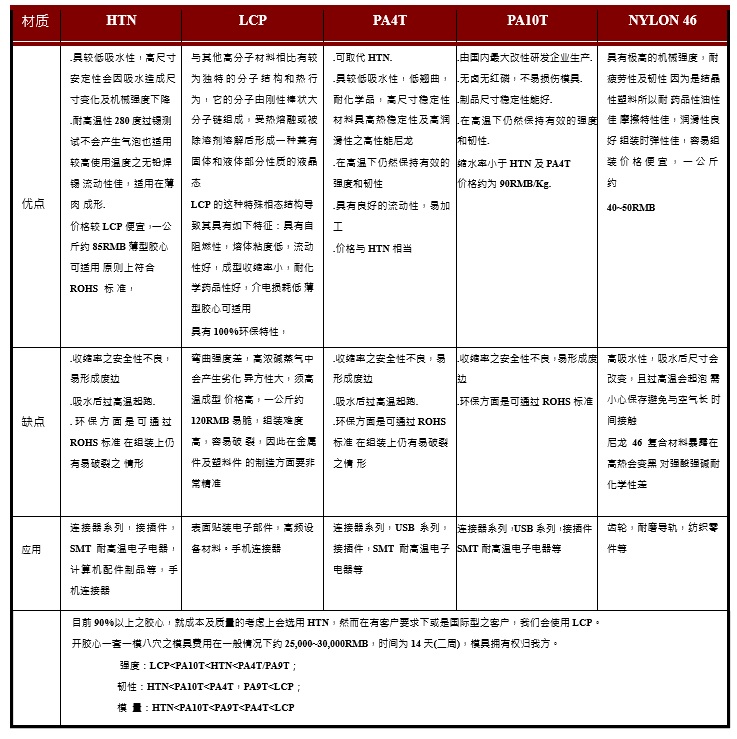

Furnizați structura principală și izolarea conectorului și plasați PIN-ul Pogo în interiorul acestuia. Materiale utilizate: Mărimea, forma și utilizarea conectorilor sunt foarte diferite, astfel încât materialele plastice tehnice utilizate sunt, de asemenea, diverse. La proiectarea conectorilor, rezistența la temperatură, fluiditatea, rezistența mecanică, performanța electrică, cerințele de protecție a mediului și costurile ar trebui luate în considerare ca factori pentru a alege materialele plastice adecvate. Materialele plastice de inginerie utilizate în mod obișnuit sunt LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC etc.
Deoarece LCP în sine are proprietăți ignifuge, poate atinge nivelul UL94 V-0 fără a adăuga agent ignifug, astfel încât LCP poate îndeplini rapid cerințele RoHS și fără halogeni. HTN, PA4T și PA9T sunt materiale din nailon și trebuie adăugați substanțe ignifuge pentru a obține clasa UL94 V 0, producătorii HTN, PA4T și PA10T declară că materialele din clasele relevante folosesc fără halogeni. ignifuge.
