Cerințe de proiectare a capătului conectorului pin Pogo
Conectorul Pogo Pin este compus în principal din 6 părți, și anume axul acului, arcul, mărgele ceramică, tubul acului, plastic, capac (cerințele de bază de instalare ale clientului pot fi echipate cu CAP din plastic pentru a proteja arborele acului). Să aruncăm o privire la cerințele de formă ale terminalului de contact al conectorului pin pogo.
1. Cerințe de proiectare pentru sfârșitul contactului:

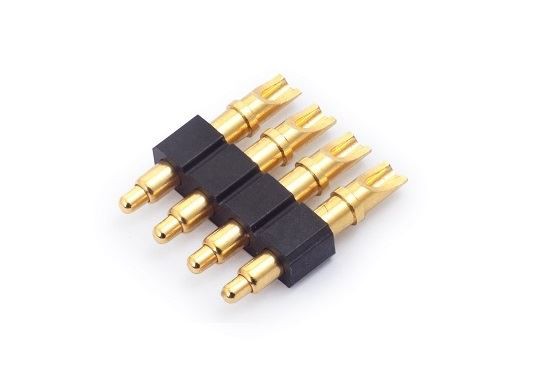

este un tip de contact non-standard, proiectat în funcție de cerințele de cablu ale mașinii complete, mai întâi confirmați dimensiunea capătului de conectare, forma de instalare a produsului, modul de aspect și specificația cablului. Când cablul nu poate fi determinat, principiul de urmat este proiectarea orificiului de cablare în funcție de numărul piesei de contact. Orificiul de cablare poate îndeplini cerințele firelor de grosime mare. Raportul dintre diametrul firului de miez al firului și diametrul interior al cupei de sudură este de obicei 0,5-0,7; Atunci când conectați un fir, principiul de proiectare este că diametrul miezului cablului și al orificiului de conectare al contactului sunt adecvate, iar raportul dintre diametrul miezului firului și diametrul interior al orificiului de sudare este de obicei 0,6-0,8.
2. Cerințe privind formularul final al contactului:
În conectorul pogo pin, contactul este o parte importantă a conectorului, care transportă în principal transmisia semnalului. În proiectarea conectorului, contactul este compus din capătul de împerechere și capătul de coadă. Capătul de împerechere este de obicei compus din părți elastice și părți rigide pentru a asigura fiabilitatea contactului dintre mufa conectorului și priză; capătul de coadă al contactului este de a realiza conexiunea prin cablu între echipamente, interconectarea dintre plăcile imprimate, sau cablul și Interconexiunea dintre plăci este utilizată pentru conectarea prin cablu. Capătul terminal al conectorului are un tip de sârmă de sudură, un tip de sârmă de sertizare și un tip de perforare a izolației (IDC, tip de înfășurare fără lipire, utilizat pentru plăci imprimate, contacte Formele de terminare includ sudare dreaptă, sudare îndoită, montare la suprafață și sudare- tip de apăsare gratuită.
