Design și cerințe ale capătului de contact al conectorului pin Pogo
1. Cerințe de proiectare pentru contactul final
este un tip de contact nestandard. Este proiectat în conformitate cu cerințele de cablu ale întregii mașini. În primul rând, este necesar să confirmați dimensiunea capătului de conectare, metoda de instalare a produsului, forma aspectului și specificația cablului. În cazul în care este dificil să confirmați cablul, proiectați orificiul de cablare în funcție de numărul de contact. Orificiul de cablare poate satisface nevoile firelor de grosime mare. Raportul dintre diametrul miezului de sârmă și diametrul interior al cupei de sudură este în general 0,5-0,7; Atunci când conectați un fir, principiul de proiectare este că diametrul miezului cablului și al orificiului de conectare al contactului sunt adecvate, iar raportul dintre diametrul miezului firului și diametrul interior al orificiului de sudare este în general 0,6-0,8.
2. Cerințe privind forma contactului final

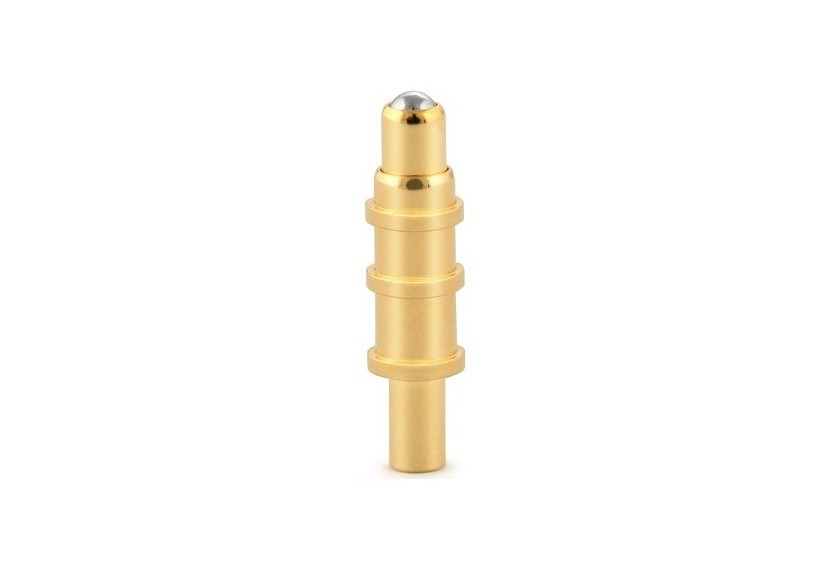

În conectorul pogo pin, piesa de contact este o parte indispensabilă a conectorului, iar funcția sa principală este de a fi responsabilă de transmisia semnalului. În procesul de proiectare a conectorului, contactul este format de capătul de împerechere și capătul de coadă. Capătul de împerechere este în general compus din părți elastice și părți rigide pentru a asigura fiabilitatea contactului dintre mufa conectorului și priză; capătul de coadă al contactului este responsabil pentru conexiunea cablului dintre echipamente, interconectarea dintre plăcile imprimate sau Interconexiunea dintre cablu și placă este utilizată în conectarea cablului. Capătul terminal al conectorului poate fi împărțit în patru tipuri: tip de sârmă de sudură, tip de sârmă de sertizare, tip de perforare a izolației și tip de înfășurare fără lipire; aplicație Pe placa de circuit imprimat, formele de terminare a contactului pot fi împărțite în patru tipuri: sudare dreaptă, sudare curbă, montare la suprafață și tip prins fără lipire.
