Cum se face contactul cu arcul?
Contactul cu arc existent este compus în principal dintr-un știft de contact superior, un știft de contact inferior și un arc. Știftul de contact superior și știftul de contact inferior sunt asamblate pentru a fi glisabile în sus și în jos, iar știftul de contact superior și știftul de contact inferior sunt susținute elastic de arc. . Prin urmare, prin forța elastică a arcului, pinul de contact superior este presurizat împotriva terminalului IC, iar pinul de contact inferior este presurizat împotriva PCB pentru a obține un contact electric.
Acest contact cu arc are funcția de a conecta electric bornele PCB-ului și IC-ului și este componenta centrală a soclului folosit pentru a testa IC-ul. Contactele de arc existente sunt dificil de minimizat diametrul exterior al arcului. Pentru a realiza un contact cu arc cu un diametru exterior de 0,2 mm, diametrul firului arcului și forma și dimensiunea știfturilor de contact superioare și inferioare vor deveni extrem de mici. Este dificil de prelucrat și asamblat la nivelul tehnic actual. Prin urmare, în producția de masă și Există dificultăți în calitate și există limitări în structura contactelor pentru pitch-uri extrem de mici, care sunt prea scumpe. Pinul Pogo este un fel de hardware care conduce curentul și transmite semnale. Mulți prieteni îl numesc și un pin de semnal. Poate realiza puterea funcției de conducere. Cele mai multe dintre ele sunt în contact cu peretele de cupru prin acul pogo pin oblic dedesubt, iar arcul pogo pin degetar poartă o cantitate mică de gravitație, astfel încât peretele interior al manșonului de cupru trebuie să fie neted. Pinul Pogo are caracteristici de anticoroziune, stabilitate ridicată și durabilitate ridicată.
Deci, care este compoziția pinului pogo produs de producător?

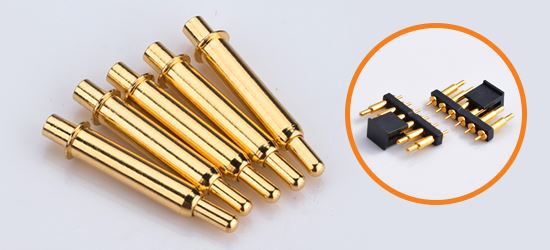

Pogo pin acul este compus în principal din axul acului, arcul, tubul acului trei părți aliniate, folosind instrumentul de precizie de nituire, nituirea și preîncărcarea sondei de tip arc, structura sa internă este o structură cu arc de precizie. În timpul procesului de producție, producătorii de pini pogo își vor face suprafața placată cu aur, ceea ce poate îmbunătăți mai bine funcția anticorozivă, performanța mecanică, performanța electrică și așa mai departe. Vârful acului are ace ascuțite, ace cu gheare, ace rotunde, ace de cuțit și așa mai departe. Datorită structurii sale speciale și precise, este utilizat pe scară largă în conectorii de precizie, care pot reduce greutatea și aspectul conectorului într-o mare măsură și pot face dispozitivele inteligente mai rafinate și mai frumoase.
Acei Pogo pot fi acum utilizați în multe industrii. Odată cu utilizarea pe scară largă a dispozitivelor electronice, în special popularizarea dispozitivelor terminale mobile, multe produse nu pot lăsa pogo pins. De exemplu, antena folosită pentru a recepționa semnalul în interiorul telefonului mobil va fi aplicată acestuia ca dispozitiv de transmitere a semnalului pentru telefonul mobil. Avantajele sale sunt capacitatea puternică anti-interferență și inductanța scăzută. Pe lângă pinul pogo folosit în telefoanele mobile, acesta poate fi văzut pe multe dispozitive portabile, cum ar fi ceasurile inteligente, brățările inteligente, pantofii inteligenți, locatoarele, căștile Bluetooth și numai ghiozdanele de școală. În plus, pinul pogo este, de asemenea, utilizat pe scară largă în case inteligente, echipamente medicale, echipamente industriale, drone, roboți inteligenți, navigație auto, comunicații militare, aerospațiale și alte domenii științifice și tehnologice.
