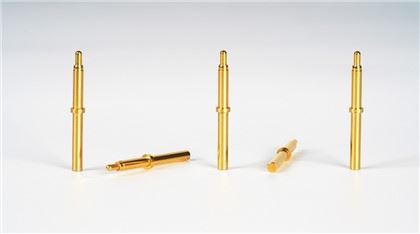

Cum să proiectați și să utilizați conectorul Pogo Pin?
1. Desenele noastre indică 4 înălțimi și anume:
A. Înălțimea de lucru recomandată (W2)
b. Max. inaltime de lucru (W3)
c. Min. inaltime de lucru (W1)
d. Interval de lucru recomandat (L)
2 . Înălțimea de lucru (W2)
Înălțimea de lucru se referă la lungimea de la suport până la punctul de lucru. Desenele sunt recomandate în funcție de dimensiunea produsului și parametrii forței arcului.
Înălțimea de lucru poate obține o forță stabilă a arcului și rezistență la contact.
3. Max. inaltime de lucru (W3)
Mărimea rezistenței de contact este strâns legată de mărimea forței de contact a arcului (forța de inserție).
Este necesar conector Pogo Pin Forța stabilă a arcului și rezistența de contact pot fi obținute doar prin apăsare la o anumită înălțime. Desenul indică cantitatea minimă de compresie. Preveniți compresia insuficientă.
4. Min. înălțimea de lucru (w1)
Conectorii trebuie să limiteze compresia, min. înălțimea de lucru reprezintă înălțimea de lucru limită la compresie, pentru a preveni
Leziunile prin presiune deteriorează conectorul, evitați depășirea intervalului de cursă de lucru din desen, desenul indică înălțimea de lucru limită de compresie Cheltuiți.
5. Interval de lucru recomandat (L)
Produsele produse în serie au toleranțe. La proiectarea produselor, este necesar să se ia în considerare toleranțele de plasture, toleranțele componentelor și asamblarea.
Toleranțe de asamblare. Desenul indică intervalul de cursă de lucru recomandat, iar produsul trebuie comprimat la cursa de lucru recomandată
Lucrați în interval pentru a obține o forță stabilă a arcului de contact și rezistență de contact.
