Cum să alegeți corect pinul pogo de testare
Oricine a efectuat vreodată măsurători și testari știe că datele exacte depind de proiectarea și capacitățile de măsurare ale instrumentului de testare. Dar puțini oameni știu că calitatea designului, procesul de fabricație, compatibilitatea și specificațiile de performanță ale liniilor și conectorilor de testare sunt la fel de importante ca instrumentele de testare. În continuare, ne vom concentra pe cele cinci criterii specifice pentru selectarea corectă a firelor de testare și a știfturilor de pogo cu arc.
În primul rând, siguranță:
La fel ca și cerințele de alimentare, cablurile de testare ale instrumentului și pinii pogo trebuie să îndeplinească cerințe stricte de siguranță datorită contactului direct cu tensiuni mari, în special în conformitate cu cerințele internaționale de tensiune și categorie IEC1010, și anume CATI, CAT II, CAT III sau CATIV . Alte cerințe ale IEC1010 implică, de asemenea, testarea tranzitorie, tensiunea de rezistență dielectrică sau testarea pentru a verifica dacă produsul are suficientă izolație și îndeplinește cerințele de curent, spațiu electric, degetar metalic expus și rezistență la impact. Acele de testare de bună calitate, împreună cu echipamentele personale importante de protecție, cum ar fi mănuși și protecția ochilor, fac parte din măsurile de protecție personală definite în standardul NFPA70E.
În al doilea rând, robustețea și durabilitatea:
Cablurile de testare și conectorii de înaltă calitate nu vor suferi o degradare a performanței din cauza frecării zilnice, cum ar fi tragerea, apăsarea și perforarea. Ambele capete ale liniei de testare ar trebui să aibă teci antistres bine proiectate. Degetarul arcului de testare ar trebui să fie un metal întărit care poate rezista la conexiuni repetate și poate transmite date precise de fiecare dată.
În comparație cu materialele ieftine, firul de cupru din beriliu cositor, fabricat special, poate oferi flexibilitate, durabilitate pe termen lung, conductivitate excelentă și precizie. Alți factori includ calitatea sudurii interne a pinului pogo și a conectorului și intervalul de temperatură al materialului.
În al treilea rând, performanța de proiectare și indicatori:
Este foarte important ca designul degetului arcului de testare și al clemei de testare să fie confortabil sau nu. O suprafață de prindere confortabilă, ușor de prins, ajută la ținerea fermă a acul în mână, iar o clemă puternică cu arc asigură o conexiune fermă. Conexiunea ar trebui să fie simplă, iar piesele potrivite ar trebui să poată aluneca împreună fără efort, fără stres. Contactele conectorilor de înaltă calitate ar trebui să fie conectori din alamă prelucrată nichelat sau placat cu aur, nu doar alamă turnată. Utilizarea contactelor placate cu aur oferă precizie și rezistență la oxidare, oferind astfel o conexiune durabilă, sigură și fiabilă.
Indicele de proiectare al liniei de testare și al degetului cu arc ar trebui să fie în concordanță cu instrumentul de testare potrivit. Dacă indicele este mai mic decât instrumentul de testare, valoarea reală a instrumentului va fi mult redusă. De exemplu, lățimea de bandă a osciloscopului este de 100M, iar lățimea de bandă a acului de osciloscop potrivit este de numai 50M, apoi osciloscopul devine 50M.
În al patrulea rând, aplicații de înaltă performanță:

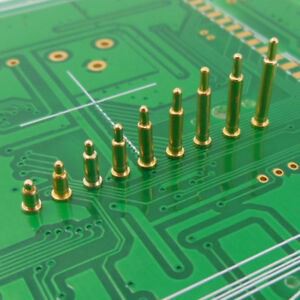

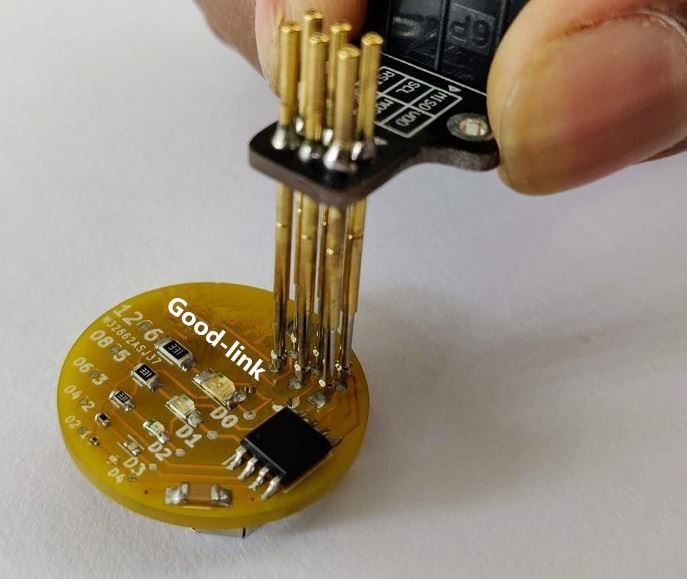

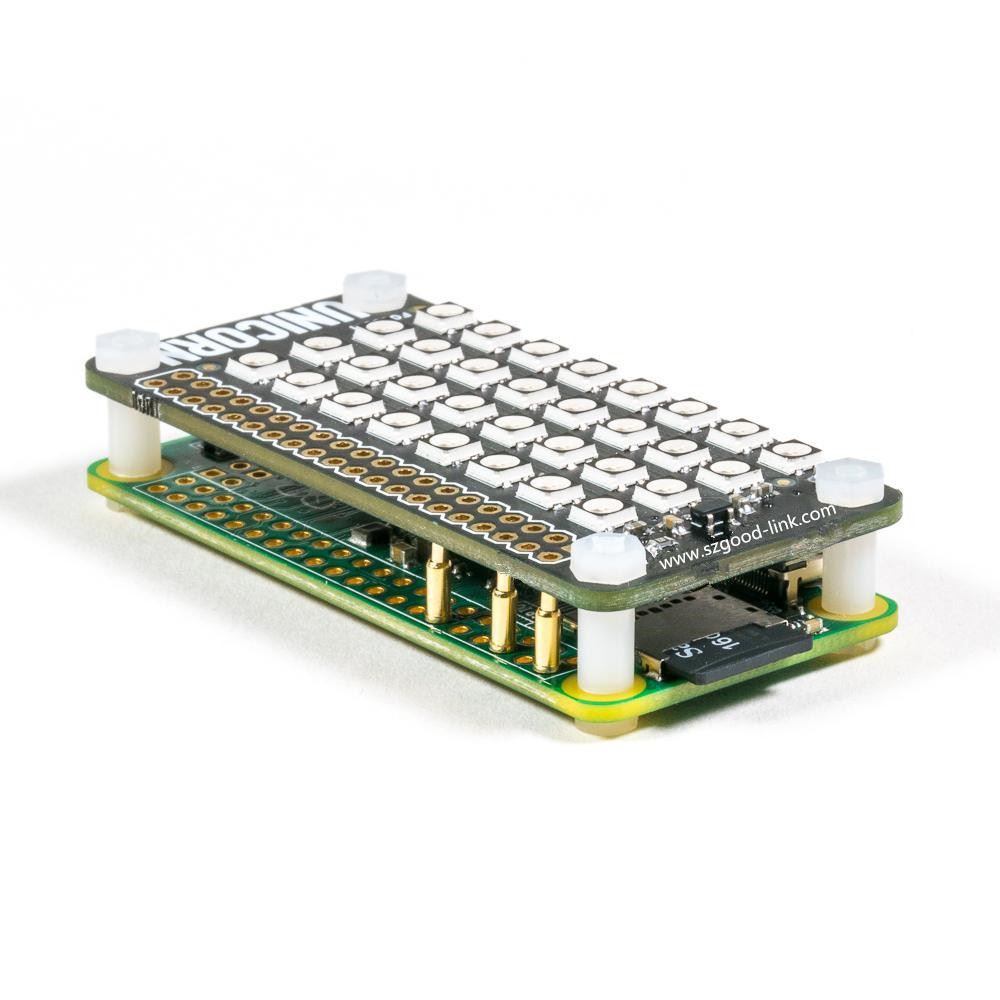

De la un știft pogo încărcat cu arc și un ac fin și ușor pentru testarea circuitelor electronice la un știft pogo ascuțit din oțel inoxidabil și un ac puternic potrivit pentru uz industrial, designul acului ia acum în considerare nevoile diferitelor aplicații. De exemplu, acele cu un singur punct sunt cea mai comună formă de ace. Majoritatea contoarelor oferă o linie de testare într-un singur punct, care este destul de utilă pentru o gamă largă de aplicații de testare. Un degetar cu arc ascuțit este un instrument mai bun pentru măsurarea punctelor de contact foarte mici pe plăcile de circuite de înaltă densitate. Deși sunt ușor de deteriorat, știfturile pogo pot fi de obicei reascuțite, deoarece nu există placare pe ele.

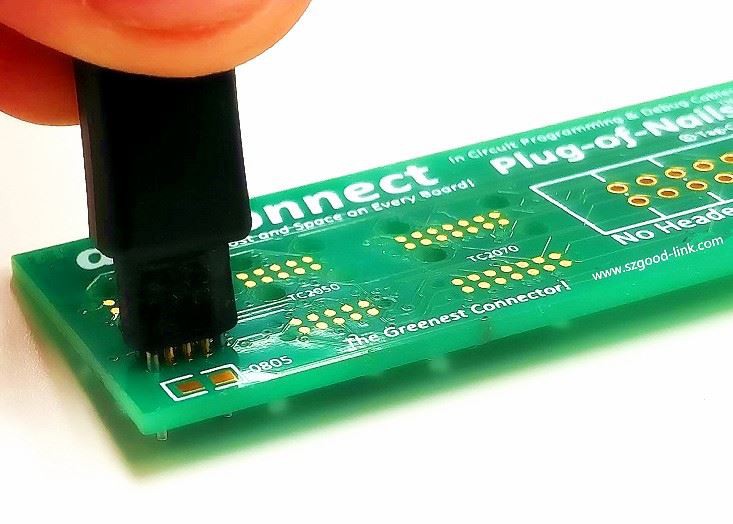

Acul cu un degetar cu arc retractabil este conectat la un fir de oțel inoxidabil cu un diametru foarte subțire. Cu excepția capătului acului, întregul fir este acoperit de un strat izolator pentru a preveni contactul accidental să provoace un scurtcircuit și să deterioreze cipul. Degetarul cu arc pentru clești cu cârlig este potrivit pentru menținerea conexiunii pe loc, ceea ce este convenabil pentru operarea fără mâini. Utilizați cleme de testare de diferite dimensiuni pentru testarea ușoară a cipurilor IC. Clipurile de testare IC sunt instrumente ideale pentru sondarea mai multor pini pe un cip IC. Sunt foarte potrivite pentru a găsi unul dintre multele fire de cip. Acele SMD pot fi utilizate pentru testarea punctului fix pe plăci de montare la suprafață (SMD). Acest tip de testare necesită utilizarea unui degetar cu arc foarte subțire și ascuțit la punctele de contact de pe plăci de circuite foarte mici, cum ar fi clemele de testare MINI GRIP-XB/100. Clema micro SMD este proiectată pentru a fixa pinii cu pas fin de pe cipul SMD. Cablul adaptor BNC (cord de corecție scurt cu fire mici) facilitează instalarea conectorului RF de pe placa de circuit pentru testarea semnalului...
În al cincilea rând, conectorul de conectare al liniei de testare:
Conform standardelor, siguranței și nevoilor reale, conectorul liniei de testare are diverse aplicații și mufe și prize standard. De exemplu, osciloscopul are un conector BNC, multimetrul are un conector banana de 4 mm, iar analizorul de spectru are un conector de tip N etc. Diferitele aplicații au conectori diferiți. Pentru a se potrivi intre ele, pe piata au aparut diverse adaptoare (cuplaj). Adaptor), adaptoare (adaptoare), cabluri adaptoare, cabluri de conectare, cabluri de ramificație etc.
Pentru a rezuma, sunt cele cinci criterii specifice pentru selectarea corectă a liniilor de testare și a pinilor pogo pe care le-am descris astăzi. Conform acestor cinci puncte, toată lumea are, de asemenea, o înțelegere mai profundă a pogo pins.
