Cablu conector de încărcare pentru curent ridicat 15 A-30A
Cerințe tehnice structurale:
1. Conectorii includ prize masculine, femele și masculine. Tipul de conector este 2P, iar distanța dintre pini de referință este de 4,2 mm;
2. Structura exterioară a capului tată include 4 găuri pentru șuruburi. Cerințele de dimensiune sunt prezentate în figura de mai jos. Cablul tată suportă sudarea firului de silicon 18# AWG:
3. Capătul capului feminin este proiectat pentru a fi acoperit cu cauciuc, iar lungimea spatelui din spate a capului cauciucat nu depășește 5 mm.
Cablul mamă suportă sudarea firului de silicon 18#AWG;

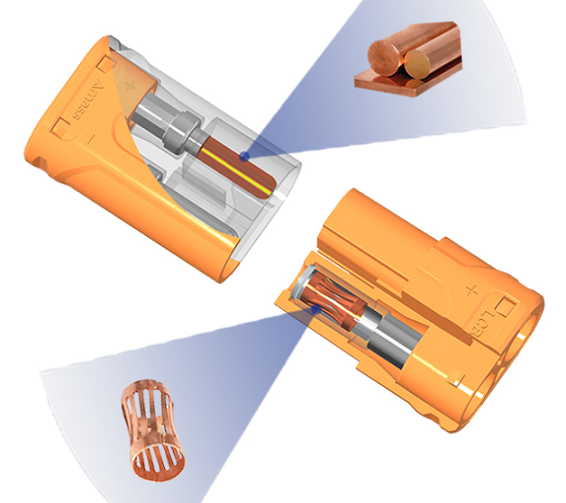

1. Cap feminin 2. Cap bărbat 3. Scaun pentru cap masculin 4. Structură de inserție anti-revers corespunzătoare capetelor masculin și feminin și marcată pe carcasa de plastic plus
5. Mărimea carcasei din plastic pentru scaunul masculin este cea prezentată în figură, iar tipul de știft acceptă și sudarea sârmei de silicon 18#AWG;
6. Intervalul necesar al forței de introducere: forța de extracție 1~2kg, forța de introducere 2~4kg;
Lungime totală mai mică sau egală cu 20 mm Cerințe tehnice electrice:
1. Curent continuu 12~15A, curent instantaneu 25~30A;
2. Utilizați o tensiune mai mică sau egală cu 250V, rezistență la tensiune Mai mare sau egală cu 1500V;
3. Rezistență de contact Mai mică sau egală cu 0.8mΩ, rezistență de izolație Mai mare sau egală cu 500MΩ;
4. Suprafața pieselor de cupru este placată cu aur 2U, iar durata de viață este de peste 1000 de ori;
5. Suport gabarit de sârmă de până la 18 # AWG;
6. Interval de rezistență la temperatură -25~120 grade;
7. Gradul ignifug UL94-VO, conform RoHS;
Tată φ1,4 Cupru 6,2 Mamă Sârmă din silicon Scaun tată 8,4
