Conceptul de design de bază,Design piston șiÎnălțimea de lucru de Pogo Pin

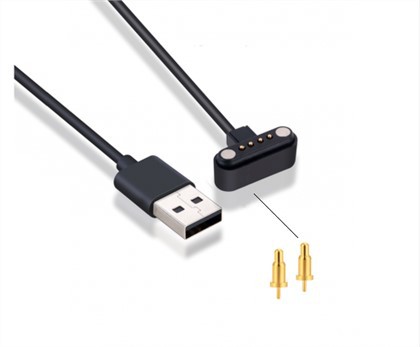

Conceptul de design de bază al Pogo Pin (conector cu arc):
Caracteristicile electrice vor găsi în mod activ calea cu cea mai mică rezistență pentru a conduce curentul, cea mai bună stare
Curentul va fi condus de la axul acului la peretele tubului exterior și apoi la PCB. În acest moment, valoarea rezistenței este cea mai mică.

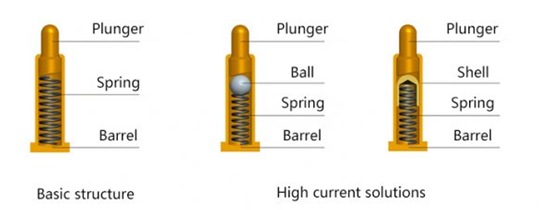

Designul de bază al pistonului Pogo Pin (conector cu arc):
Bias Coada
Designul Bias Tail este cel mai comun și mai ieftin de produs, cu un echilibru bun între performanță, preț și dimensiune. Acest design poate garanta o impedanță inferioară stabilă.
Avantaj: rezistență scăzută și stabilă
Foraj pentru spate
Burghiul pentru spate este de obicei folosit într-un mediu cu conectori mici, cum ar fi căști wireless, smartphone-uri sau dispozitive IoT mici. dimensiunea mică poate îndeplini cerințele de elasticitate ale clienților, deoarece lungimea arcului acestui design poate depăși lungimea tubului acului. În unele cazuri în care spațiul este limitat.
Design de con
Acest tip de design este cea mai bună alegere pentru conectorul cu cerințe de concentricitate ridicate, deoarece arcul poate fi fixat cel mai bine pe știftul de coadă conic al axei pinului. coada conică de pe partea inferioară a axei știftului este plasată în interiorul arcului, pentru a reduce tremuratul axei știftului. Avantaj: răsucire ușoară, înclinare mică, cost redus.
Proiectarea mingii
Designul bilei este cea mai bună opțiune pentru medii provocatoare, cum ar fi mașinile de mare rezistență, încărcarea și aplicațiile medicale, contactul este mai stabil, iar curentul ridicat este important.
Avantaj: rezistență stabilă, poate trece prin curent ridicat

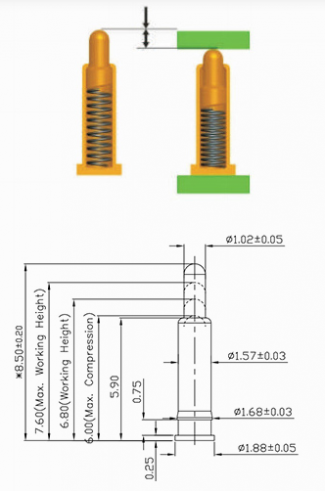

Înălțimea de lucru de bază a Pinului Pogo (conector cu arc):
În general, cantitatea de compresie în timpul funcționării este de 2/3 din cursa totală, dacă cantitatea de compresie este suficientă, forța pozitivă este prea mică, astfel încât impedanța nu este stabilă.
Utilizarea unui pin pogo la înălțimea de lucru va crește semnificativ durabilitatea și performanța conectorului.
Placa de contact a bateriei sau degetul auriu care conectează pinul pogo nu trebuie să fie murdărie, oxidare etc.
Vă rugăm să restricționați utilizarea în intervalul de specificații menționat în desen.
