7 motive pentru care Pogo Pins sunt cea mai bună soluție de conectare
Pogo Pin sunt o potrivire perfectă pentru multe aplicații precum andocare, conexiuni de la bord la bord sau de încărcare. Iată de ce.
Conectorii cu arc sau așa-numiții pini pogo devin din ce în ce mai populari, deoarece companii proeminente precum Apple și Microsoft i-au folosit în produsele lor de consum.
Pinii Pogo combină câteva avantaje care îi diferențiază de majoritatea celorlalte tipuri de conectori.
În articolul de astăzi, vom discuta despre aceste avantaje și vom arunca o privire mai atentă asupra modului în care aceste avantaje pot fi valorificate în designul dvs.
O scurtă istorie a pogo pins
Înainte de a trece direct la cele 7 motive, să începem cu o scurtă istorie a pogo pins. Tipul de conector există de aproximativ 50 de ani. Inginerii din vechea gardă își vor aminti că acele ace nu aveau cea mai bună reputație. Erau adesea instabili, aveau un curent scăzut și erau foarte sensibili la orice fel de vibrație, ceea ce îi descalifica pentru multe aplicații care implicau transmiterea de date. De la apariția industriei de testare a semiconductorilor, pinii de testare cu arc au adus îmbunătățiri semnificative. Progresele tehnologice care au fost necesare pentru a le micșora dimensiunea la un nivel care să le facă potrivite pentru pasurile fine necesare în timpul procedurilor de testare IC s-au transferat la conectorii pogo pin de calitate pentru consumatori.
Așadar, de ce sunt acei Pogo atât de populari astăzi și ce îi face să se potrivească ideal pentru multe aplicații? Iată motivele:
1. Să vorbim despre Pogo Pin Cost
Majoritatea conectorilor sunt produși, folosind procesul de ștanțare. Acest proces ia în esență o bucată subțire de metal care este formată prin ștanțarea metalului în forma potrivită cu o matriță.
Urmăriți acest mic clip video care explică procesul.
Spre deosebire de aceasta, știfturile pogo sunt produse folosind procesul de strunjire. Acest proces folosește o bucată rotundă de metal și o rotește foarte repede. O margine ascuțită zgârie apoi piesele din blocul de metal care nu sunt necesare.
Principala diferență între ambele procese este costul pentru realizarea unei matrițe. Producerea unei matrițe poate costa până la 5000 USD. Aceasta înseamnă că costul pentru această matriță trebuie să fie încorporat în calcul, ceea ce poate fi un factor de preț semnificativ. Aruncă o privire la acest exemplu de calcul:
În special pentru cantitatea mică de conectori non-standard, Pinii Pogo sunt alternativa mai eficientă. În exemplul de mai sus, prețul a crescut cu peste 80 la sută.
2. Cel mai bun conector pentru cea mai bună experiență de utilizator

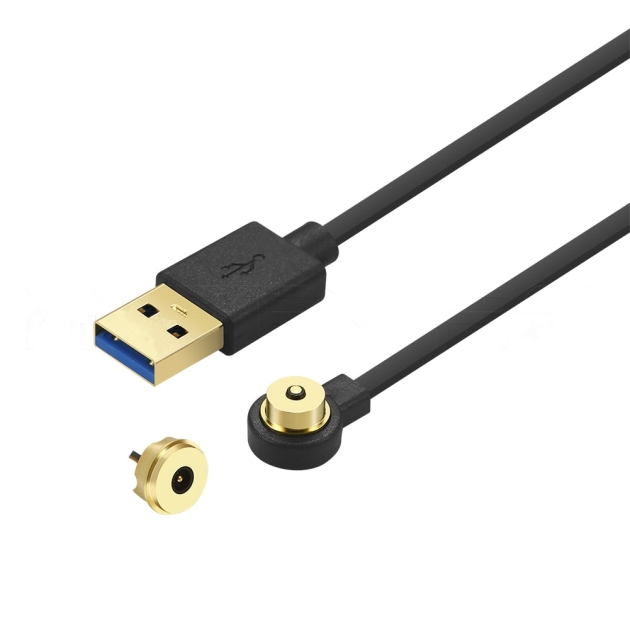

Conectorii cu arc sunt convenabile. Sunt sigur că toată lumea are propria părere legitimă cu privire la produsele Apple, dar când am folosit pentru prima dată cablul de încărcare Magsafe la laptopul prietenilor mei, în 2008, am fost foarte derutat. Acesta este geniu. Doar prindeți-l, aliniere automată, simplu de utilizat. Așa funcționează ingineria. Efectuarea de mici modificări asupra produselor consacrate care oferă utilizatorilor acest efect uimitor și îi fac clienți fideli ai mărcii.
Conectorii pini Pogo oferă adesea îmbunătățiri experienței utilizatorului. Mai ales atunci când este făcut într-un mod care să le alinieze automat la dispozitiv.
3. Conectorul potrivit pentru spațiu mic
Majoritatea conectorilor sunt fie mari și stabili, fie mici și fragili. Pogo Pins combină ambele avantaje într-un singur produs. Pot fi extraordinar de mici, supraviețuind până la 1 milion de compresiuni. Acest lucru se datorează designului lor specific cu arc, care își păstrează dimensiunea și stabilitatea. Un arc plat ștanțat crește forța pe colțul de îndoire, în timp ce un arc spiral are o distribuție uniformă a forței în timpul compresiei. Acest lucru permite realizarea de modele mai mici.
4. De ce Pinii Pogo sunt cel mai durabil tip de conector
Conectorii cu arc sunt extrem de durabili. Spre deosebire de orice alt tip de conector, pinii pogo sunt comprimați vertical. Această compresie unică direcțională a tuturor pieselor reduce uzura fiecărei piese în mod semnificativ. Problema aici este că, la introducerea unui conector, două foi de metal se zgârie una pe cealaltă. Acest lucru va deteriora placa exterioară în timp și va reduce capacitatea de transport a curentului. Acest efect este mai puternic atunci când un utilizator conectează conectorul cu o forță mai mare. Totuși, acest lucru nu se poate întâmpla cu știfturile pogo, deoarece singurele elemente de frecare sunt interacțiunea dintre piston și cilindru. Această frecare este generată prin forța internă a arcului care este limitată și specificată de inginer.
5. Conector cu o toleranță ridicată
Niciun alt tip de conector nu are o cursă atât de mare precum este cazul conectorilor pogo pin. Acest lucru oferă inginerilor și utilizatorilor o cantitate enormă de libertate atunci când folosesc conectorul.
Micile erori de producție pot fi compensate prin deplasarea de lucru. Conectorii utilizați în interiorul telefonului au fost montați pe capacul din spate al telefonului mici conectori cu arc plat care atingeau contactele senzorului de amprentă. În zonele calde, plasticul capacului din spate sa extins și a ridicat plăcuțele de contact departe de conectori. Acest lucru ar fi putut fi evitat prin utilizarea unui conector cu o cursă mai lungă, care oferă mai multă toleranță la astfel de deformații ale materialului.
6. Conexiune simplă de asamblare
Unul dintre principalele considerente atunci când proiectați un dispozitiv este ansamblul. Efectuarea conexiunilor manuale este costisitoare și necesită multă muncă. Cu un conector placă-la-placă care utilizează pini pogo, nu este necesară alinierea manuală. Piesele pot fi asamblate rapid în timp ce
avand o mare flexibilitate in ceea ce priveste ordinea de montaj. Acest lucru face ca pinii pogo să fie o alegere din ce în ce mai populară. Cu știfturi precum știftul șurubului, inginerii pot chiar combina montarea și conectarea în același timp.
7. Flux de curent stabil
Ultimul punct este stabilitatea extraordinară a fluxului de curent. Pogo Pins pot fi echipate individual cu forțe și design specifice arcului. La creșterea forței arcului, pistonul este apăsat mai stabil împotriva cilindrului din interiorul știftului. Acest lucru are ca rezultat o conductivitate mai bună. Design-uri diferite, cum ar fi designul bilei și Designul Pogo cu curent înalt, duc, de asemenea, la o îmbunătățire a fluxului de curent. Cheia aici este de a maximiza numărul de puncte de contact dintre piston și cilindru pentru a reduce șansa unei deconectari temporare. În timpul unei deconectări, întregul curent poate trece prin arc, ceea ce poate provoca topirea arcului și, în cele din urmă, poate duce la defectarea știftului.
